Chaves para Pedal: Tudo Sobre Funções e Aplicações

Para os entusiastas do "faça você mesmo", a parte elétrica dos pedais de guitarra é um dos aspectos que mais gera dúvidas, especialmente no que diz respeito às chaves de acionamento. Com uma ampla variedade de modelos, cada um com suas próprias aplicações e modos de funcionamento, as possibilidades de combinações e conexões são quase infinitas. Neste texto, vamos desmistificar essas questões e explorar as características dos três principais tipos de interruptores utilizados no mercado. Vamos nessa?

- SPST (Single Pole Single Throw): Esta é a chave mais simples, com apenas um polo e uma posição de contato, funcionando essencialmente como um interruptor de "liga/desliga". É comumente usada em pedais de efeitos simples, como boosters ou drives, onde apenas a função básica de ativar e desativar é necessária.

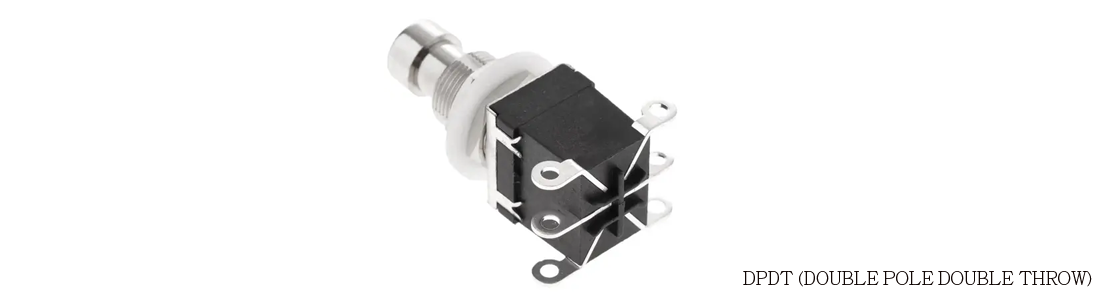

- DPDT (Double Pole Double Throw): Mais complexo, este interruptor possui dois polos e duas posições de comutação (ou seja, seis terminais no total). Isso permite alternar entre dois circuitos independentes ou canais, possibilitando, por exemplo, a mudança entre diferentes módulos de efeitos ou modos de operação em um pedal.

- 3PDT (Triple Pole Double Throw): Este interruptor é utilizado para controlar múltiplos circuitos simultaneamente. Ele possui três polos, cada um com duas posições de comutação (ou seja, nove terminais no total), permitindo o controle de três circuitos diferentes ao mesmo tempo. Cada polo pode alternar entre duas posições, ligando ou desligando os circuitos. Além disso, devido à presença de uma trilha extra, é possível acionar um LED, o que torna esse tipo de interruptor a principal escolha de vários fabricantes.

Há também diferenciação nos contatos. As chaves podem ser ON-ON (alterernando entre dois circuitos sem uma posição de "off"), ON-OFF (liga e desliga, assim como um interruptor de luz), ON-OFF-ON (altnando entre dois circuitos com uma posição intermediária de desligamento), ou ON-ON-ON (três posições, todas conectando diferentes circuitos).

Em relação ao funcionamento, as chaves têm dois tipos principais:

- Sem Trava (Momentânea): Quando o switch é pressionado, o circuito se fecha, permitindo a passagem de corrente. No entanto, ao soltar o switch, ele retorna imediatamente à sua posição original, pois não possui uma trava para mantê-lo na posição de acionamento. Esse tipo de switch é frequentemente usado em pedais, como wah-wah e AB Box, ou em controles de funções momentâneas, como Tap Tempo e Boost.

- Com Trava: Ao pressionar o switch, o circuito se fecha, até ser pressionado novamente, momento em que ele retorna à posição original. Esse tipo de chave é comumente encontrado na maioria dos pedais disponíveis no mercado, incluindo pedais de drive, modulação e outros efeitos.

Por fim, é importante destacar que é essencial que você adquira um componente que corresponda exatamente ao modelo original do seu equipamento. Caso precise de ajuda, estamos à disposição para lhe auxiliar.
