PRECISA SUBSTITUIR UM POTENCIÔMETRO DO SEU INSTRUMENTO?

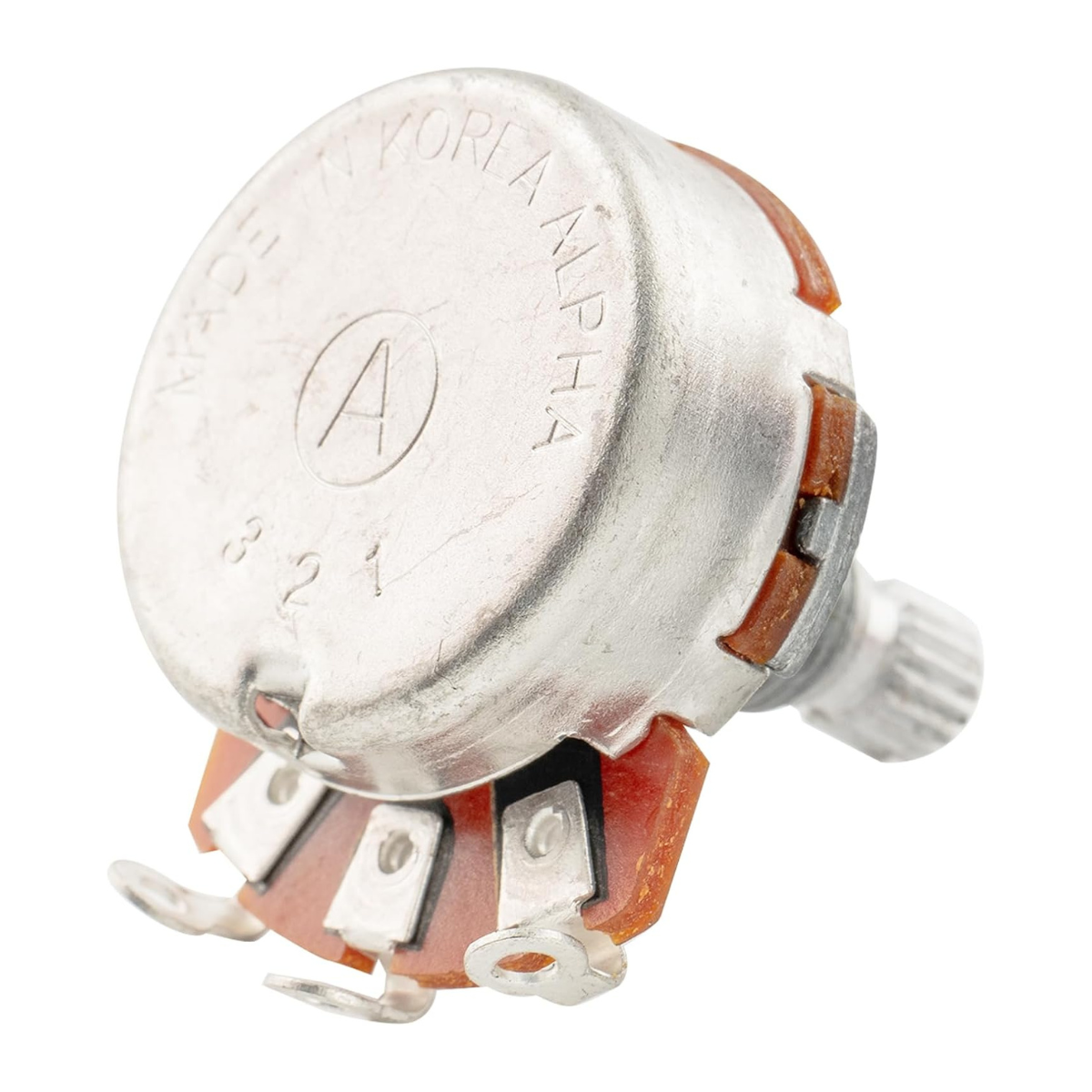

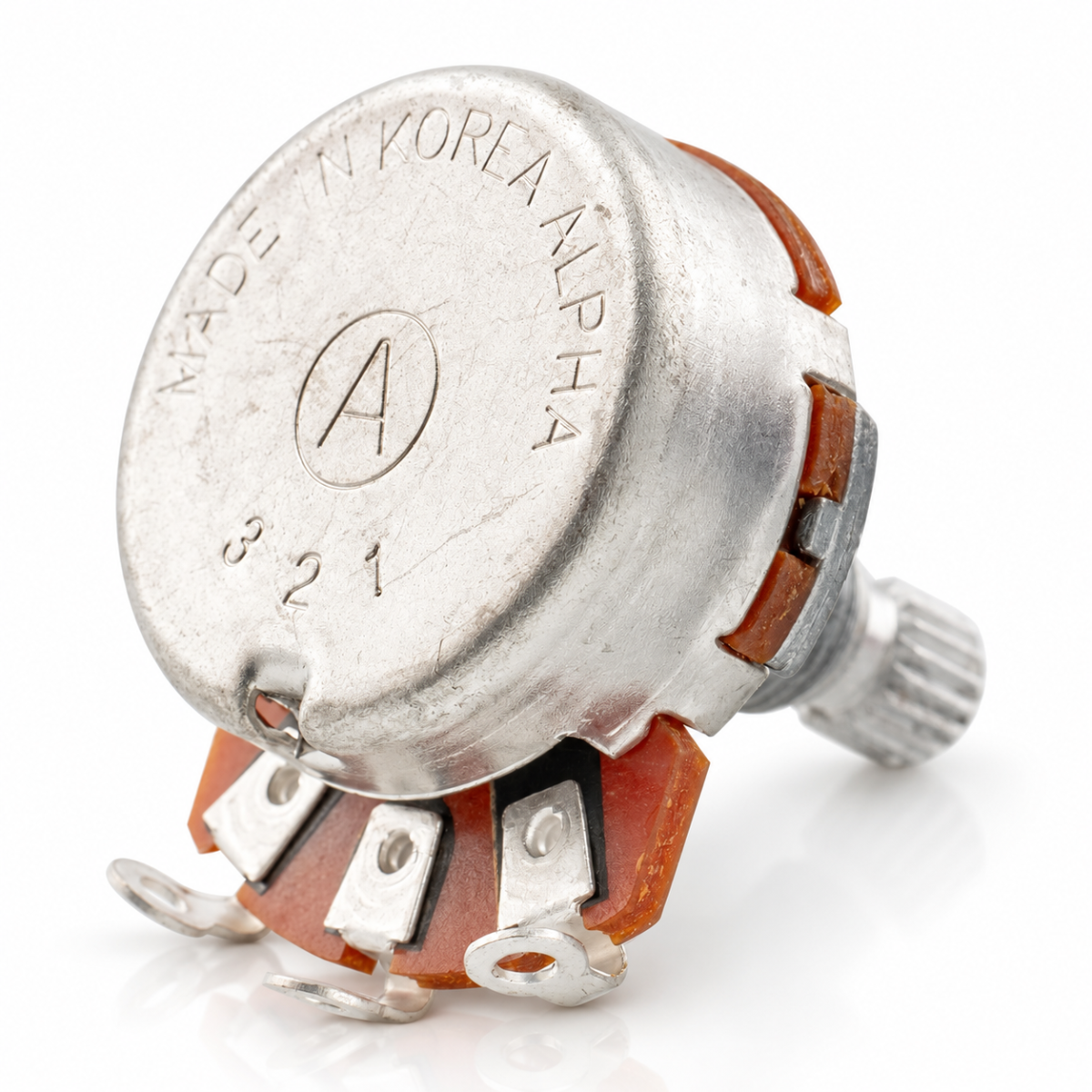

Se você precisa substituir um potenciômetro de um instrumento com circuito passivo ou está montando um novo projeto eletrônico, este modelo Alpha B500K de eixo longo e carcaça grande é uma opção para guitarras, baixos e outros instrumentos com especificações compatíveis. O valor de 500K é frequentemente utilizado em circuitos passivos com captadores humbucker, mas a compatibilidade deve sempre ser confirmada de acordo com o projeto elétrico do instrumento.
Com resistência nominal de 500K e curva linear (B), este potenciômetro apresenta uma variação de resistência aproximadamente proporcional ao movimento do controle. Essa característica é utilizada em diferentes circuitos de áudio e instrumentos musicais, sendo indicada quando o projeto especifica uma progressão elétrica mais uniforme ao longo do giro. Em trabalhos de reposição, o valor e a curva do componente original devem ser utilizados como referência.
Este modelo possui carcaça grande de aproximadamente 24 mm de diâmetro e eixo longo, configuração indicada para instalações que exigem maior alcance da rosca, como determinadas montagens diretamente através da madeira do corpo ou de superfícies mais espessas. O eixo é estriado, possui aproximadamente 6 mm de diâmetro e 18 estrias, sendo destinado a knobs compatíveis de encaixe por pressão (push-on). O potenciômetro acompanha porca e arruela para fixação.
O uso de potenciômetros de 500K é comum em determinados circuitos passivos com captadores humbucker, mas isso não significa compatibilidade universal. Antes da compra, confirme a resistência, a curva e todas as dimensões necessárias para a instalação.
Confira também:
- Resistência: 500K
- Curva: Linear (B)
- Compatibilidade com o circuito do instrumento
- Necessidade de eixo longo
- Comprimento útil e diâmetro da rosca
- Diâmetro aproximado da carcaça: 24 mm
- Comprimento e diâmetro do eixo
- Padrão de 18 estrias
- Compatibilidade do knob
- Espessura da superfície de montagem
- Espaço e profundidade disponíveis dentro da cavidade
Em trabalhos de reposição, utilize o potenciômetro original ou o esquema elétrico do instrumento como referência.
Indicado para
- Guitarras e baixos com circuitos passivos compatíveis
- Circuitos que utilizam potenciômetros B500K
- Instrumentos com captadores humbucker, quando especificado pelo circuito
- Controles e funções que utilizam curva linear
- Montagens que necessitam de potenciômetro de eixo longo
- Instrumentos com espaço compatível com carcaça de aproximadamente 24 mm
- Reposição, manutenção e projetos de luthieria
Especificações Técnicas
- MarcaAlpha
- TipoPotenciômetro
- ModeloB500K
- Resistência nominal500K
- CurvaLinear (B)
- AplicaçãoCircuitos passivos e projetos compatíveis
- Diâmetro aproximado da carcaça24 mm
- Tipo de carcaçaGrande
- Tipo de eixoLongo e estriado
- Diâmetro aproximado do eixo6 mm
- Número de estrias18
- Tipo de knob compatívelEncaixe por pressão (push-on)
- Porca de fixaçãoInclusa
- ArruelaInclusa
Pacote Inclui
- 01 Potenciômetro Alpha B500K Eixo Longo Base Grande
- 01 Porca de Fixação
- 01 Arruela
3 meses contra defeitos de fabricação.
