Ta sofrendo com ruído? Entenda antes de comprar

Você conecta o instrumento, aumenta o volume e percebe um ruído que atrapalha as pausas e aparece ainda mais com distorção. A primeira ideia pode ser trocar os captadores ou fazer uma blindagem.

Antes de escolher o serviço, vale descobrir de onde vem o problema.

Ruídos podem estar relacionados ao instrumento, ao cabo, à alimentação dos pedais ou ao ambiente. Uma blindagem não deve ser escolhida como solução automática para todos esses casos.

O primeiro passo é testar o instrumento com outro cabo e, quando possível, sem os pedais. Observe também se o ruído muda ao se afastar dos equipamentos ou mudar de posição no ambiente.

Guia rápido para escolher a blindagem

Se você já sabe que pretende blindar o instrumento, use este resumo como ponto de partida:

Antes de comprar, confira quais áreas serão revestidas, as dimensões disponíveis e como a blindagem será conectada ao circuito.

O que é blindagem e como ela funciona?

A blindagem é uma proteção aplicada à região da elétrica para reduzir interferências externas que acabam virando barulho no amplificador .

Os fios e componentes do instrumento podem se comportar como pequenas antenas, captando sinais indesejados do ambiente. É por isso que, em determinados lugares, você percebe mais chiado ou um barulho de fundo mesmo sem tocar nenhuma nota.

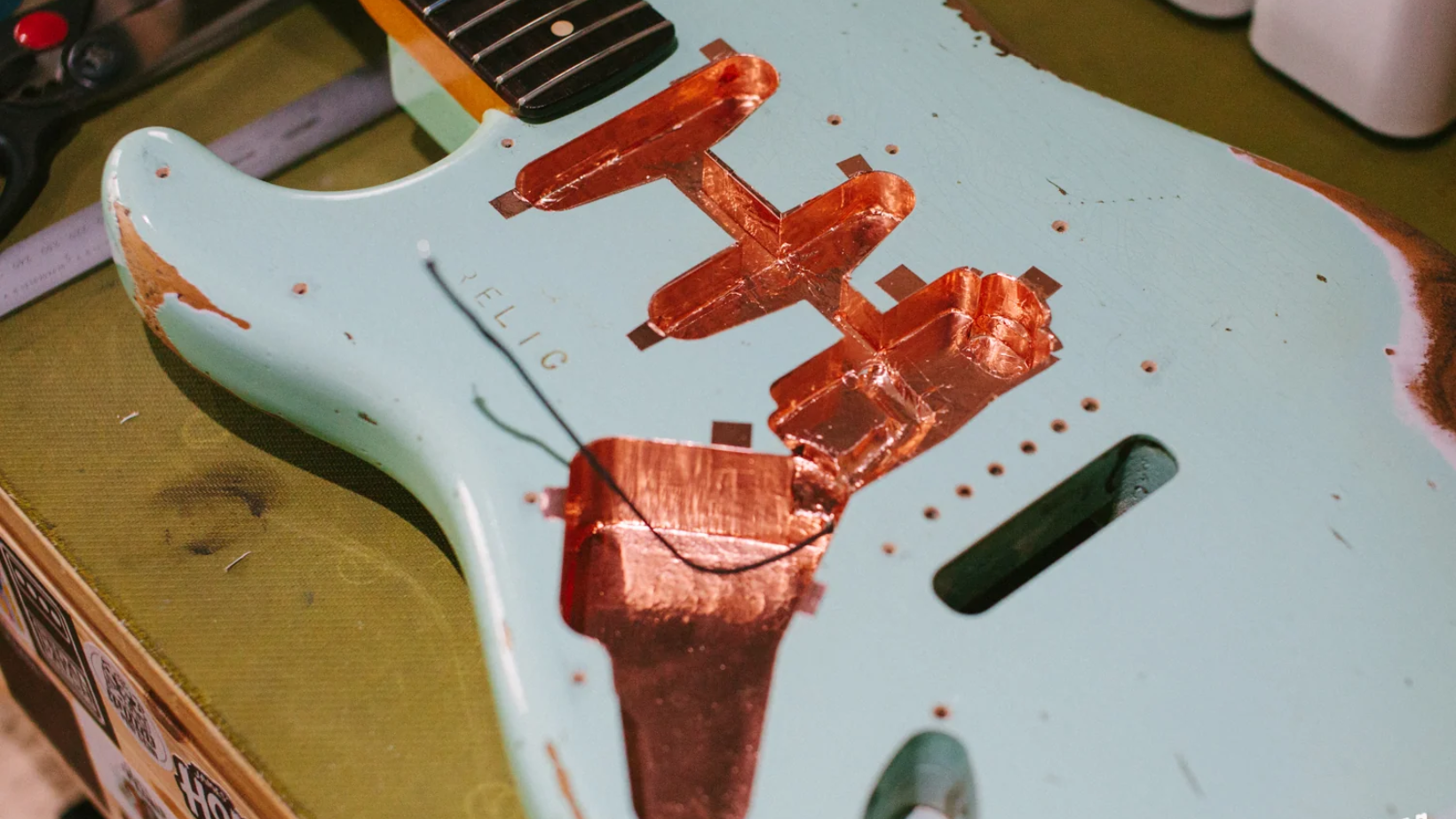

Ao revestir as cavidades e a face interna do escudo com um material condutivo, criamos uma proteção ao redor dessa elétrica. Essa proteção ajuda a interceptar as interferências antes que elas sejam captadas pelas partes que conduzem o sinal do instrumento.

Por que fazer a blindagem?

Quando o ruído vem desse tipo de interferência, uma blindagem bem executada pode proporcionar:

• Menos barulho de fundo, deixando as pausas entre as notas mais silenciosas.
• Menos interferência atrapalhando passagens suaves, nas quais o ruído fica mais evidente.
• Mais conforto para tocar e gravar, especialmente nos ambientes em que a elétrica do instrumento capta muito barulho.

Como essa proteção se conecta ao circuito?

Para funcionar corretamente, as partes da blindagem precisam estar eletricamente conectadas entre si e ligadas ao terra da elétrica.

Em muitos instrumentos, as ligações de terra se encontram na carcaça metálica do potenciômetro de volume. Esse ponto também está conectado ao terminal de terra do jack e pode receber a ligação da blindagem.

A forma de fazer essa conexão depende da montagem. Pode haver um fio entre a blindagem e esse ponto comum ou um contato elétrico confiável entre o revestimento e componentes já aterrados. O importante é verificar a conexão com o multímetro, em vez de presumir que encostar as peças foi suficiente.

Quais ruídos a blindagem não elimina?

A blindagem ajuda a proteger a elétrica contra interferências externas, mas nem todo barulho que sai do amplificador tem essa origem.

Alguns ruídos são captados diretamente pelo captador; outros podem estar relacionados a cabos, pedais ou componentes com falha. Entender a diferença ajuda a identificar o serviço mais adequado.

O zumbido dos captadores single coil

Captadores single coil tradicionais, comuns em guitarras estilo Strato e Telecaster, podem apresentar um zumbido de fundo característico. Ele costuma ficar mais perceptível quando você aumenta o ganho ou usa distorção.

Isso acontece porque, além da vibração das cordas, esses captadores também podem captar interferências magnéticas do ambiente.

A blindagem das cavidades não elimina esse tipo de zumbido. Assim, o instrumento pode ficar mais silencioso depois do serviço e ainda apresentar algum ruído ao usar um single coil sozinho.

Quando o problema pode estar em outro lugar

Observe como o ruído aparece:

• Chiado ao girar o volume ou o tone: vale verificar o potenciômetro.
• Estalos ou falhas ao movimentar o cabo: vale conferir o cabo, o jack e suas conexões.
• Ruído que aparece ao ligar um pedal: vale investigar o pedal e sua fonte de alimentação.

Nesses casos, fazer a blindagem sem corrigir a causa pode não resolver.

Onde a blindagem deve ser aplicada?

O planejamento deve considerar as regiões que abrigam a elétrica e a forma como elas se comunicam.

As áreas a avaliar incluem:

• Cavidade dos controles e da chave seletora.
• Cavidades dos captadores.
• Face interna do escudo ou da tampa que fecha a elétrica.
• Região do jack, quando a construção permite.

Em instrumentos com escudo, a ligação entre o revestimento da cavidade e a proteção do escudo ajuda a completar o conjunto.

Não é necessário revestir partes sem relação com a elétrica. Também não aplique fita sobre bobinas, terminais ou partes internas dos captadores sem um procedimento específico para esse serviço.

Cobre, alumínio ou tinta condutiva?

Os três materiais podem ser usados em projetos de blindagem. O que muda é a forma de aplicar, unir as superfícies e conectar a proteção ao circuito.

Evite escolher apenas pela aparência. Uma superfície bem revestida precisa passar pela verificação elétrica antes de o instrumento ser fechado.

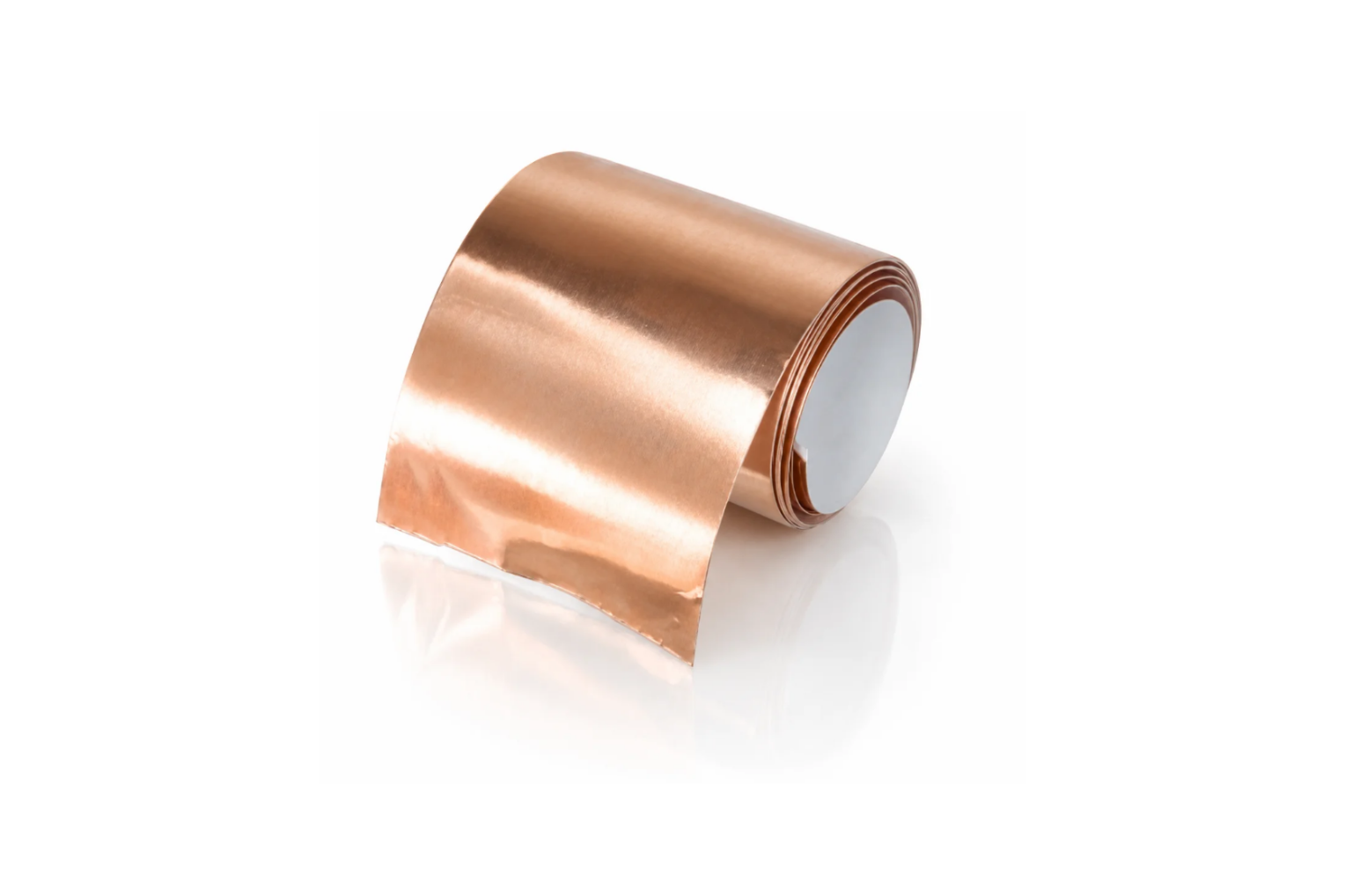

Fita de cobre: quando escolher?

O cobre permite soldar um fio à superfície e, quando necessário, unir emendas por solda. Essa possibilidade pode facilitar as conexões durante o serviço.

Ele é uma opção interessante para quem já possui as ferramentas e a experiência necessárias para esse tipo de montagem.

A fita e o adesivo são coisas diferentes

A lâmina de cobre conduz eletricidade. Isso não significa que a cola de qualquer fita também conduza.

Existem fitas com adesivo condutivo, projetadas para permitir continuidade nas sobreposições. Se essa característica não estiver informada, não presuma que uma tira colada sobre outra já está eletricamente conectada.

Confira a especificação e teste as emendas. Se necessário, use uma ligação adequada para interligar os recortes.

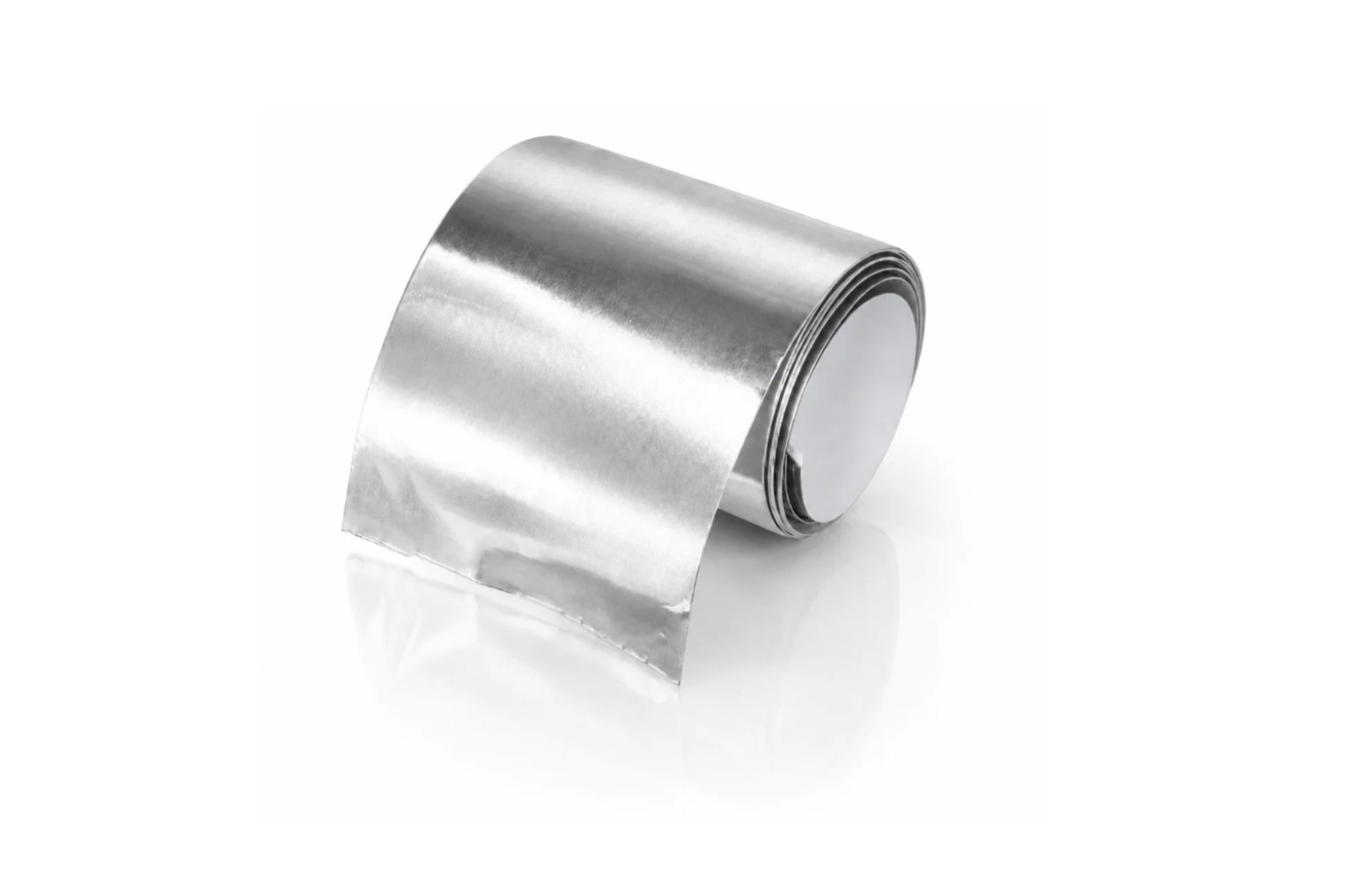

Fita de alumínio: quando escolher?

A fita de alumínio é uma alternativa a considerar quando o custo tem peso na escolha. Compare também a largura, a espessura e as características do adesivo.

O cuidado principal é planejar as conexões: sobrepor as tiras não comprova contato elétrico, especialmente quando há uma camada isolante entre elas.

Como a solda eletrônica comum não é uma solução prática para fixar o fio diretamente ao alumínio, a montagem precisa de um contato mecânico adequado. A ligação pode aproveitar um ponto de fixação ou um terminal, conforme o projeto.

Se você escolher alumínio, defina esse método antes de começar o revestimento.

Qual largura e quantidade de fita comprar?

A largura influencia a facilidade de aplicação. Uma fita de 50 mm, equivalente a 5 cm, permite cobrir áreas maiores com menos tiras e pode ser recortada para encaixar em cantos e regiões estreitas.

Já a quantidade depende do tamanho e da profundidade das cavidades, além da área do escudo ou da tampa que será revestida.

Como estimar a quantidade na prática

Antes de comprar, você pode simular a aplicação com tiras de papel da mesma largura da fita:

1. Corte tiras de papel com 5 cm de largura.
2. Acomode os pedaços sobre o fundo e as paredes das cavidades, simulando a cobertura.
3. Faça o mesmo na parte interna do escudo ou da tampa que pretende blindar.
4. Considere uma pequena sobreposição entre os pedaços, como será feito com a fita.
5. Some o comprimento dos recortes e reserve material extra para ajustes e perdas.

Faça a simulação com a elétrica acessível, sem forçar fios ou componentes.

Escolher 2 ou 10 metros?

• 2 metros: opção para serviços pontuais, quando a quantidade estimada cabe nesse comprimento com uma margem de sobra.
• 10 metros: opção para quem vai trabalhar em vários instrumentos ou deseja manter material disponível para outros serviços.

Evite escolher apenas pelo modelo da guitarra: instrumentos parecidos podem ter cavidades e áreas de aplicação diferentes.

Como fazer a blindagem do instrumento?

Neste passo a passo, vamos explicar a aplicação com fita de cobre ou alumínio. Ao final, também comentamos os cuidados para quem pretende utilizar tinta condutiva.

O objetivo é revestir as regiões que abrigam a elétrica com uma camada condutiva. Para que essa proteção funcione corretamente, suas partes precisam estar eletricamente conectadas entre si e ligadas ao terra do circuito.

A desmontagem e as conexões podem variar conforme o instrumento. Antes de começar, separe o material, as ferramentas e um multímetro para conferir o trabalho.

1. Abra o acesso à elétrica e registre as ligações

Desconecte o instrumento dos equipamentos e retire a bateria, caso possua.

Antes de remover o escudo, a tampa ou qualquer componente, fotografe a montagem. Registre a posição dos fios e das conexões para consultar durante a remontagem.

Levante o escudo ou abra a cavidade com cuidado: os fios podem ser curtos e continuar conectados a componentes presos ao corpo. Não puxe o conjunto nem deixe o peso das peças apoiado nos fios.

Para aplicar a fita, você precisará deixar as superfícies acessíveis. E isso exigi dessoldar conexões.

2. Limpe e prepare as áreas que receberão a fita

Com a região acessível, retire poeira e resíduos soltos. A superfície deve estar limpa e seca para favorecer a fixação do adesivo.

Evite aplicar a fita sobre sujeira ou partes que estejam se soltando. Se precisar usar algum produto de limpeza, confira antes se ele é compatível com o acabamento e os materiais do instrumento.

3. Recorte a fita antes de colar

Comece pelo fundo da cavidade e depois planeje o revestimento das paredes. Use pedaços que você consiga acomodar sem dificuldade, em vez de tentar cobrir tudo com uma única tira.

Posicione cada recorte com o papel protetor ainda no lugar para conferir o tamanho. Deixe uma pequena sobra para sobrepor a peça seguinte.

4. Cole os recortes e confira a conexão entre eles

Retire o papel protetor aos poucos e pressione a fita contra a superfície, acomodando os cantos sem deixar pontas soltas.

As tiras precisam formar um conjunto eletricamente conectado. Por isso, faça as sobreposições e confira as emendas com o multímetro, conforme explicado na seção anterior.

Se duas tiras estiverem coladas, mas eletricamente isoladas, a ligação entre elas precisa ser corrigida. O método depende do material e do adesivo: no cobre, uma possibilidade é unir a emenda por solda; no alumínio, é necessário garantir um contato compatível com esse material.

5. Considere o escudo ou a tampa que fecha a cavidade

Se o instrumento utiliza um escudo ou uma tampa sobre a elétrica, avalie também o revestimento da face interna dessa peça.

A proteção dessa face precisa estar eletricamente conectada à blindagem da cavidade quando o conjunto for fechado. Isso pode ser feito por pontos de contato planejados ou por uma ligação apropriada.

Antes de remontar, confira o alinhamento e evite deixar fita aparecendo pelas bordas ou cobrindo furos necessários à montagem.

6. Ligue a blindagem ao terra do circuito

Revestir a cavidade não encerra o serviço: a blindagem precisa estar conectada ao terra da elétrica do instrumento.

Esse ponto costuma fazer parte das ligações entre as carcaças dos potenciômetros e o terminal de terra do jack, mas deve ser identificado conforme o circuito.

No cobre, é possível soldar um fio à fita. No alumínio, a conexão exige um contato mecânico adequado, como um terminal fixado de forma confiável.

7. Confira o espaço dos componentes antes de fechar

Posicione novamente os controles e observe se algum terminal de sinal pode encostar na fita.

Esse cuidado é especialmente importante na chave seletora e no jack, cujos contatos podem ficar próximos das paredes da cavidade. O contato acidental com a blindagem pode provocar falhas ou cortar o som.

Confira também se nenhum fio ficou prensado e se todas as regiões revestidas apresentam a conexão elétrica prevista.

8. Remonte e teste o instrumento

Recoloque as peças com cuidado e teste todas as posições da chave, os controles de volume e tone e a conexão do cabo.

Para avaliar o resultado, compare o ruído usando o mesmo equipamento, os mesmos ajustes e uma posição semelhante à utilizada antes do serviço.

Lembre-se: a blindagem pode reduzir determinadas interferências, mas não elimina todas as possíveis fontes de ruído do instrumento.

Veja o processo na prática com Alexandre Brunelli

Para ajudar você nessa missão, convidamos o renomado luthier Alexandre Brunelli, da @luthieriabrunelli, para demonstrar como fazer a blindagem de um instrumento.

Assista ao vídeo abaixo para acompanhar a aplicação na bancada e entender melhor os cuidados durante o serviço. Você pode pausar e rever cada etapa conforme precisar.

E se eu usar tinta condutiva?

A preparação e as verificações continuam importantes, mas a aplicação deve seguir as instruções específicas da tinta.

Confira o número de demãos, o intervalo entre elas e o tempo de secagem antes da remontagem. Depois, meça a resistência do revestimento conforme a orientação do fabricante e verifique sua conexão ao terra do circuito.

O que faz uma blindagem funcionar corretamente?

Antes de considerar o trabalho concluído, confira três pontos:

1. Continuidade entre as superfícies

Cada região revestida deve ter a conexão prevista no projeto. Recortes visualmente unidos podem continuar isolados pela cola.

2. Ligação ao terra do circuito

A proteção precisa ter um contato elétrico confiável com o terra. No cobre, uma possibilidade é a conexão por solda; outros materiais exigem métodos compatíveis.

3. Espaço para a elétrica

Terminais de sinal não podem encostar na blindagem. Confira especialmente os contatos da chave e do jack quando tudo estiver na posição definitiva.

Como conferir com o multímetro

Depois de aplicar a fita, use o multímetro na função de continuidade, para realizar a conferencia conhecida como “teste do apito”.

Encoste uma ponta de prova em uma parte da fita e a outra em diferentes trechos, principalmente nas emendas. O apito ajuda a verificar se essas regiões estão eletricamente conectadas. Confira também a conexão entre a blindagem e o terra do circuito.

Além de ouvir o apito, confira a resistência em ohms (Ω): nas fitas metálicas, ela deve ser muito baixa, próxima da leitura obtida ao encostar uma ponta de prova na outra.

Na tinta condutiva, meça a resistência após a secagem completa, seguindo as orientações do fabricante. Como a tinta pode apresentar resistência maior que a fita metálica, o valor medido pode ultrapassar o limite que aciona o apito do multímetro, mesmo existindo conexão elétrica . Por isso, compare a resistência medida com a orientação do fabricante da tinta, sem depender apenas do aviso sonoro.
