Chave Split Potenciômetro Push Push Alpha A500K

Código: A500K-PPUSH-A Marca: Alpha

R$ 62,55

até 12x de R$ 6,45

ou R$ 59,42 via Pix

Qtde: Comprar Disponibilidade: Imediata Estoque: 200 unidades

Parcelas
- 1x de R$ 62,55 sem juros
- 2x de R$ 33,33
- 3x de R$ 22,63
- 4x de R$ 17,24
- 5x de R$ 14,00
- 6x de R$ 11,85
- 7x de R$ 10,30
- 8x de R$ 9,15
- 9x de R$ 8,25
- 10x de R$ 7,53
- 11x de R$ 6,94
- 12x de R$ 6,45
R$ 59,42
R$ 62,55

ADICIONE UMA NOVA FUNÇÃO SEM ADICIONAR OUTRA CHAVE

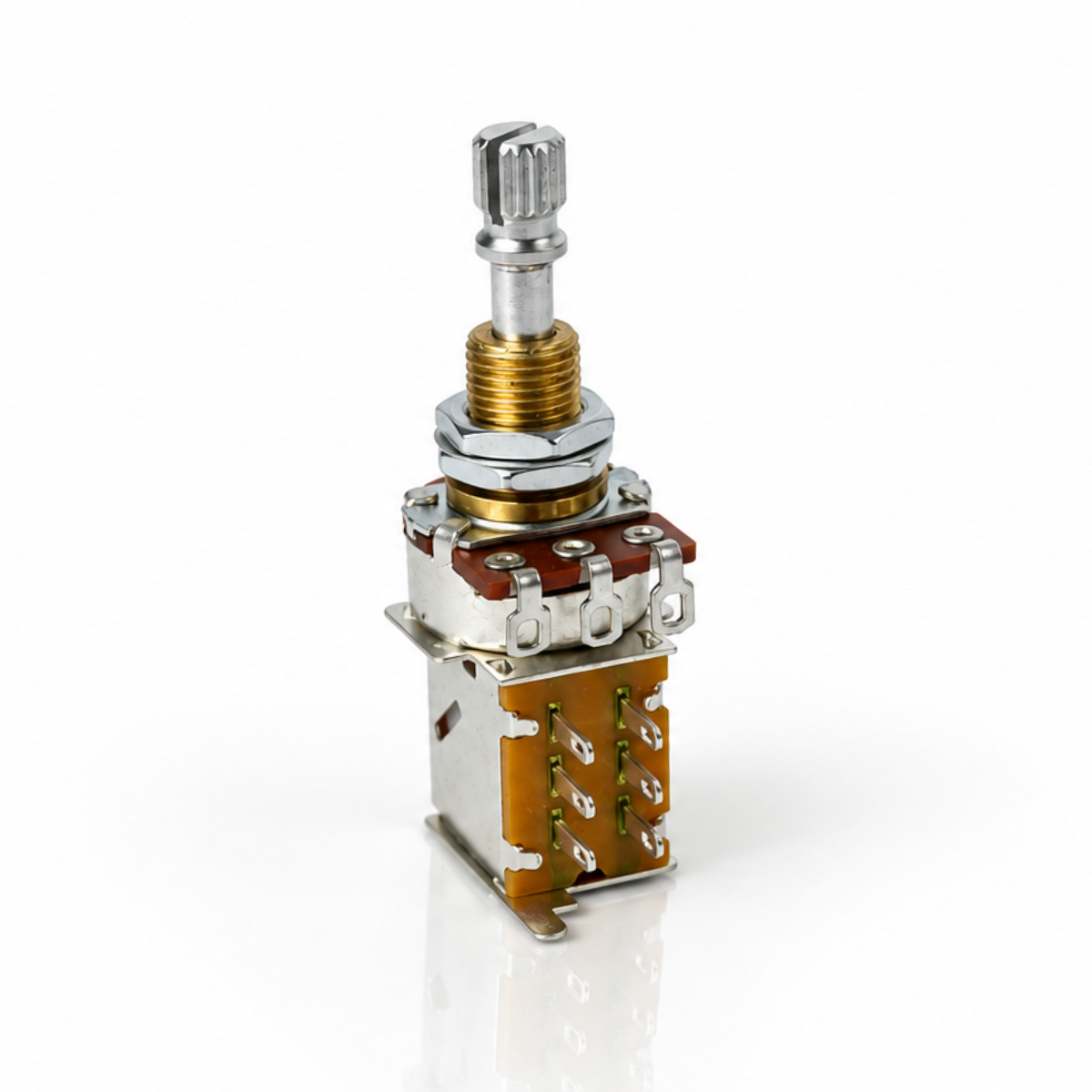

Se você deseja adicionar recursos de chaveamento ao circuito sem instalar uma chave separada, o potenciômetro Push-Push Alpha A500K de eixo longo reúne um potenciômetro convencional e uma chave DPDT no mesmo componente.

Diferente do Push-Pull, no Push-Push não é necessário puxar o knob. Basta pressioná-lo para alternar a chave e pressionar novamente para retornar à posição anterior.

IMPORTANTE: PUSH-PUSH NÃO POSSUI UMA ÚNICA FUNÇÃO

Embora o Coil Split seja uma das aplicações mais conhecidas, o Push-Push não possui uma função elétrica predeterminada. Sua função depende de como a chave DPDT é ligada ao circuito.

Entre as aplicações possíveis estão:

Coil Split: desativa uma das bobinas de um humbucker compatível;
Série / Paralelo: altera a configuração elétrica entre bobinas ou captadores;
Inversão de Fase: inverte eletricamente a fase de um sinal em relação a outro;
Outros chaveamentos: conforme as possibilidades do circuito.

Para essas funções, os captadores e demais componentes precisam oferecer as conexões necessárias ao chaveamento desejado.

A500K — RESISTÊNCIA E CURVA

O potenciômetro possui resistência nominal de 500K, valor frequentemente utilizado em circuitos passivos com captadores humbucker. A escolha da resistência deve seguir as especificações do circuito e dos componentes utilizados.

Este modelo utiliza curva logarítmica (A), que apresenta uma progressão não linear ao longo do giro e é amplamente utilizada em circuitos de áudio, especialmente em controles de volume.

Para reposição, utilize o potenciômetro original ou o esquema elétrico do instrumento como referência.

EIXO LONGO COM BUCHA ROSCADA EM LATÃO

O componente possui eixo longo, oferecendo maior alcance para instalações através de superfícies mais espessas, inclusive determinadas montagens diretamente através da madeira do corpo.

A região roscada possui aproximadamente 9,5 mm de comprimento e rosca M8. O conjunto acompanha contra-porca, que pode ser posicionada internamente para auxiliar no ajuste da altura de instalação.

A bucha roscada é construída em latão, enquanto o eixo é construído em alumínio.

EIXO MÉTRICO DE 6 MM COM 18 ESTRIAS

O eixo possui aproximadamente 6 mm de diâmetro, 18 estrias e padrão métrico, sendo destinado a knobs compatíveis de encaixe por pressão (push-on). A parte estriada possui aproximadamente 9,5 mm de comprimento.

IMPORTANTE: CONFIRA O CIRCUITO E AS MEDIDAS ANTES DA COMPRA

Por incorporar o mecanismo DPDT abaixo do potenciômetro, o Push-Push necessita de espaço interno suficiente para acomodar todo o conjunto.

Antes da compra, confira:

Resistência: 500K;
Curva: Logarítmica (A);
Compatibilidade do chaveamento desejado;
Rosca: M8;
Comprimento aproximado da rosca: 9,5 mm;
Diâmetro aproximado do eixo: 6 mm;
Parte estriada do eixo: aproximadamente 9,5 mm;
Padrão: 18 estrias;
Altura indicada do conjunto acima do corpo: aproximadamente 24 mm;
Altura aproximada do corpo inferior: 25,5 mm;
Dimensões aproximadas da base: 17 x 24 mm;
Espessura da superfície de montagem;
Compatibilidade do knob;
Profundidade e espaço disponíveis na cavidade.

Para reposição, compare as medidas com o componente original. Para novos chaveamentos, utilize um esquema elétrico adequado aos captadores, componentes e função desejada.

INDICADO PARA

Guitarras, baixos e instrumentos com circuitos compatíveis;
Projetos que utilizem potenciômetro A500K;
Coil Split com humbuckers compatíveis;
Chaveamentos série/paralelo;
Inversão de fase;
Outros projetos compatíveis com chave DPDT;
Instalações compatíveis com eixo longo e rosca M8;
Modificações, manutenção e serviços de luthieria.

Especificações Técnicas

MarcaAlpha
TipoPotenciômetro Push-Push
Resistência500K
CurvaLogarítmica (A)
Chave integradaDPDT
AcionamentoPush-Push
Tipo de eixoLongo e estriado
Material do eixoAlumínio
Material da bucha roscadaLatão
RoscaM8
Comprimento aproximado da rosca9,5 mm
Diâmetro aproximado do eixo6 mm
Número de estrias18
Knob compatívelEncaixe por pressão (push-on)
Contra-porcaInclusa

Pacote Inclui

01 Potenciômetro Push-Push Alpha A500K Eixo Longo
01 Conjunto de Fixação

Garantia

3 meses contra defeitos de fabricação.
