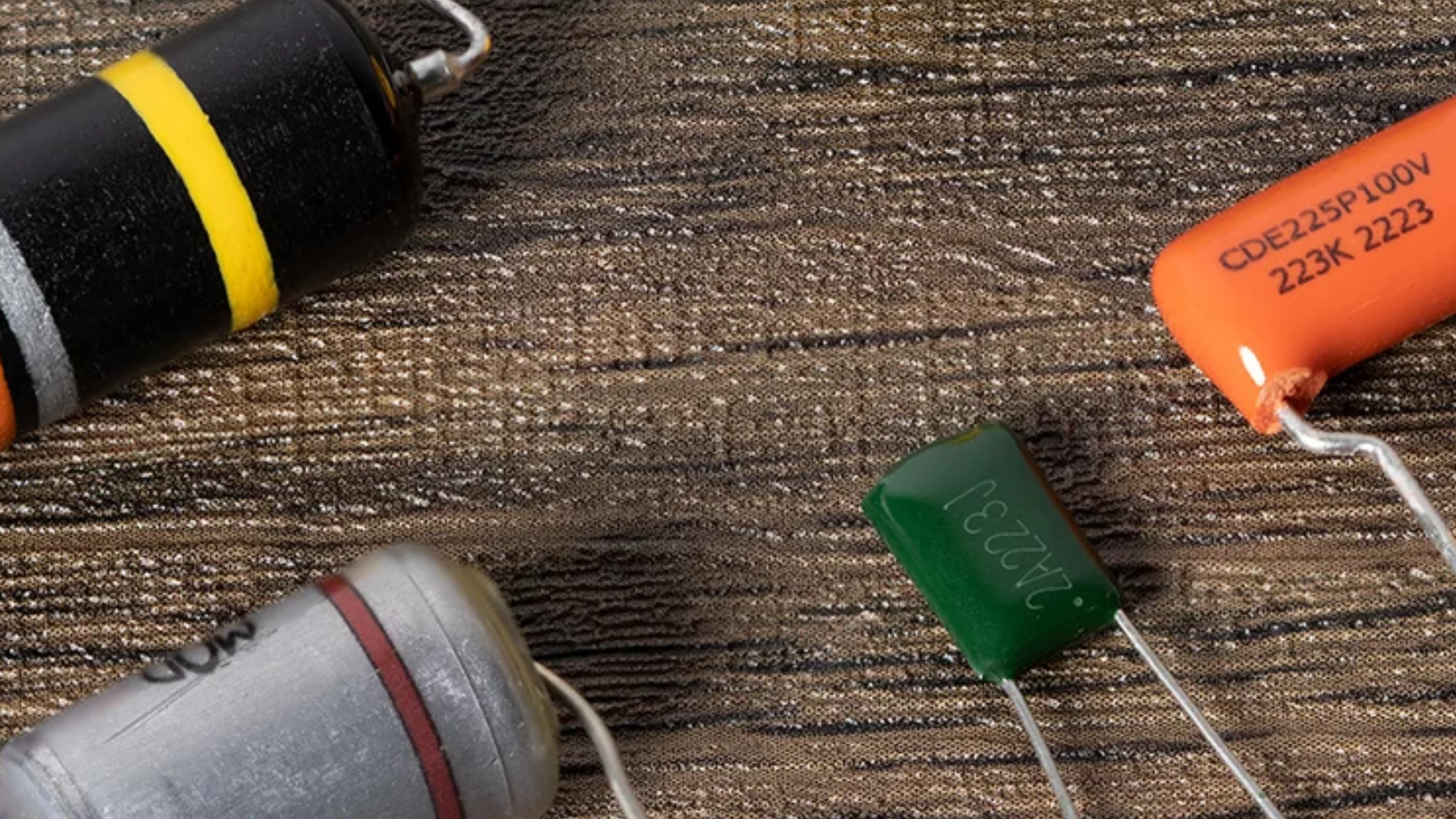

Um pequeno componente que participa do seu timbre

Quando o assunto é o timbre de uma guitarra ou baixo, é comum pensar primeiro nos captadores, nas cordas e até na madeira do instrumento. Entretanto, existem componentes pequenos e discretos que também participam diretamente do comportamento do circuito elétrico. Entre eles está o capacitor, uma peça fundamental para o funcionamento dos controles de tonalidade de muitos instrumentos.

Apesar de seu tamanho reduzido e custo geralmente acessível, o capacitor influencia a maneira como as frequências agudas são atenuadas ao ajustar o controle de tone. A escolha de sua capacitância pode modificar a resposta desse controle, oferecendo diferentes possibilidades de regulagem sonora.

Mas afinal, como um capacitor funciona? Qual é a diferença entre os modelos de 0,022 µF e 0,047 µF? E como escolher o componente adequado para uma guitarra ou baixo?

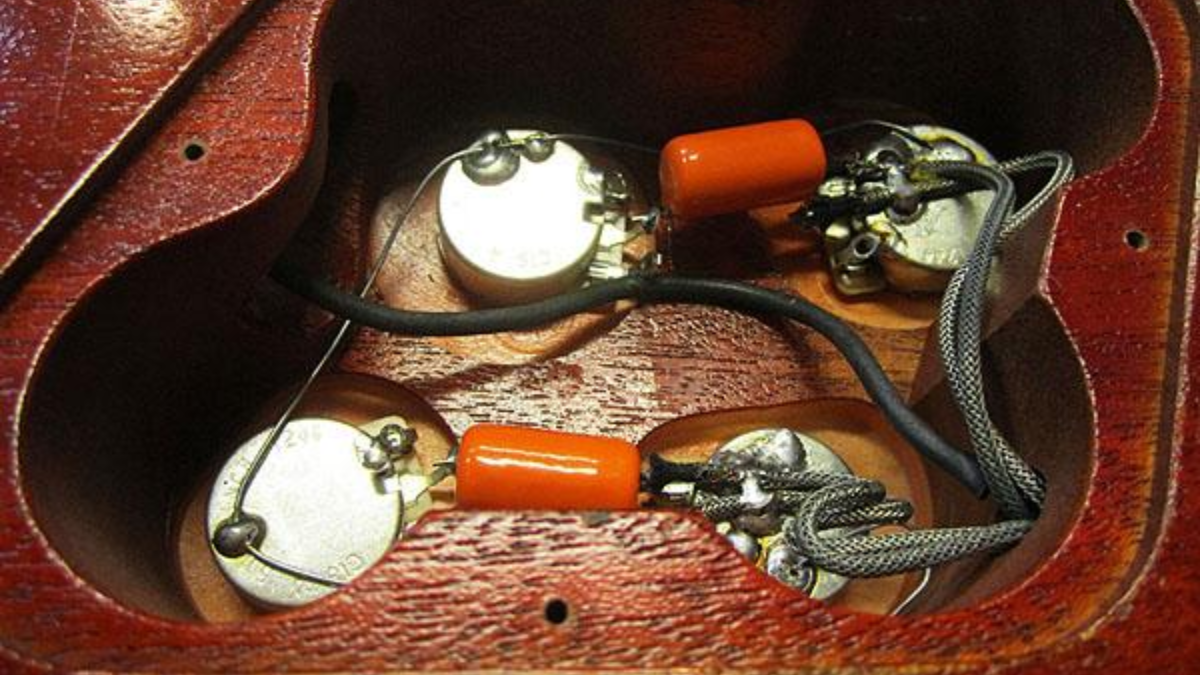

O que é um capacitor e para que serve em instrumentos musicais?

O capacitor é um componente eletrônico capaz de armazenar temporariamente energia elétrica em um campo elétrico. Sua construção básica envolve duas superfícies condutoras separadas por um material isolante, chamado dielétrico.

Na eletrônica, os capacitores podem desempenhar diferentes funções, como filtragem, acoplamento de sinais e estabilização de circuitos. Nos instrumentos musicais, uma de suas aplicações mais conhecidas está no controle de tonalidade, popularmente chamado de tone.

Em guitarras e baixos passivos, o capacitor normalmente trabalha em conjunto com um potenciômetro, formando um circuito que permite reduzir a presença de determinadas frequências agudas no sinal enviado à saída do instrumento.

Quando o músico gira o controle de tone, modifica a resistência elétrica associada ao capacitor. Essa alteração influencia a quantidade de frequências agudas desviadas para o terra do circuito, produzindo uma sonoridade progressivamente mais suave ou fechada.

Como o capacitor influencia o timbre da guitarra ou do baixo?

Para compreender a influência do capacitor, imagine uma guitarra com o controle de tone totalmente aberto.

Nessa posição, o circuito normalmente preserva a maior parte das frequências agudas disponíveis, permitindo uma sonoridade mais brilhante e definida. Conforme o músico fecha o controle, a atuação do capacitor se torna mais perceptível, reduzindo progressivamente a presença dessas frequências.

O resultado pode ser um timbre mais encorpado na percepção auditiva, com menor brilho e um ataque menos acentuado.

Entretanto, o capacitor não determina sozinho o resultado sonoro. Seu comportamento está diretamente relacionado a outros elementos, como a resistência do potenciômetro, a impedância dos captadores, a configuração da fiação e as características elétricas do cabo e do equipamento conectado.

Por esse motivo, dois instrumentos equipados com capacitores de mesmo valor podem apresentar respostas diferentes ao movimentar o controle de tonalidade.

O que significam os valores dos capacitores?

Uma das principais características de um capacitor é sua capacitância, grandeza que representa sua capacidade de armazenar carga elétrica para uma determinada diferença de potencial.

A unidade de medida é o farad (F). Entretanto, como os capacitores utilizados em instrumentos musicais normalmente possuem capacitâncias pequenas, seus valores são apresentados em unidades menores:

• Microfarad (µF): um milionésimo de farad.
• Nanofarad (nF): um bilionésimo de farad.
• Picofarad (pF): um trilionésimo de farad.

Na prática, um mesmo capacitor pode ser identificado utilizando diferentes unidades. Um componente de 0,022 µF, por exemplo, também pode ser descrito como 22 nF ou 22.000 pF.

Além disso, muitos fabricantes utilizam códigos numéricos impressos diretamente no corpo dos componentes.

Tabela de equivalência de capacitância

Nos códigos de três dígitos, os dois primeiros números representam os algarismos significativos, enquanto o terceiro indica a quantidade de zeros a acrescentar, considerando o resultado em picofarads.

Por exemplo, o código 473 representa 47.000 pF, equivalentes a 47 nF ou 0,047 µF.

Compreender essas equivalências facilita a identificação de componentes, especialmente durante manutenções, substituições ou modificações na elétrica do instrumento.

Qual a diferença entre capacitores de 0,022 µF e 0,047 µF?

Entre os diversos valores disponíveis, os capacitores de 0,022 µF e 0,047 µF estão entre os mais utilizados em controles de tonalidade de guitarras e baixos.

Embora ambos desempenhem a mesma função básica, a diferença de capacitância influencia a resposta do circuito quando o controle de tone é ajustado.

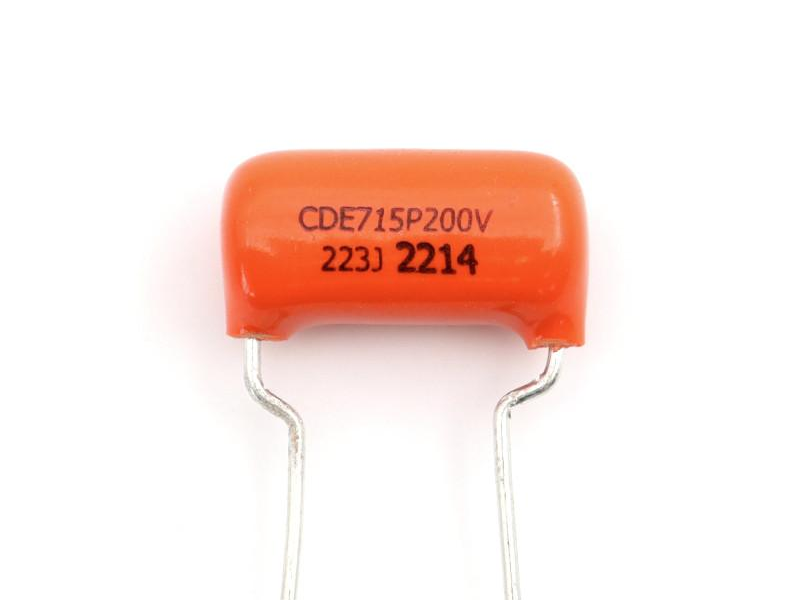

Capacitor de 0,022 µF

Equivalente a 22 nF.

Em um circuito passivo convencional, tende a oferecer uma resposta menos fechada quando o tone é reduzido, em comparação com valores maiores.

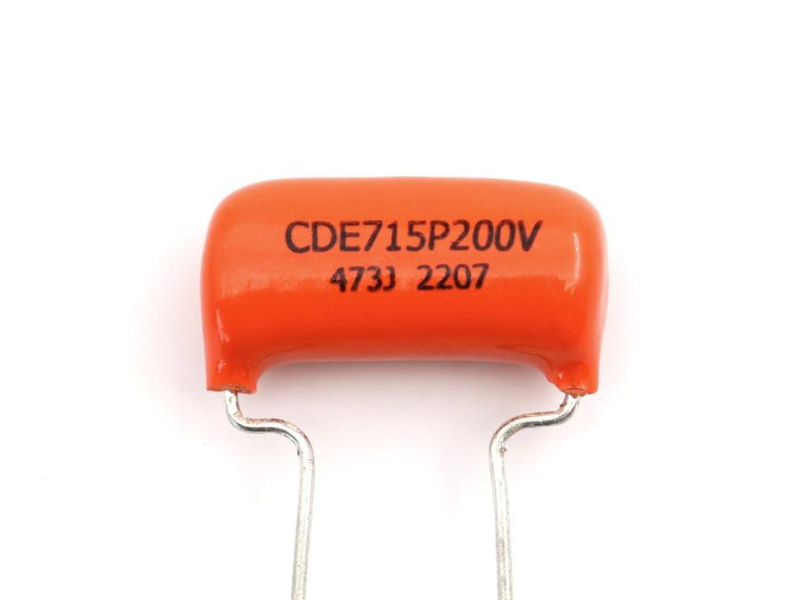

Capacitor de 0,047 µF

Equivalente a 47 nF.

Em condições equivalentes, permite uma atenuação mais ampla das frequências agudas ao fechar o controle de tonalidade.

Isso acontece porque a capacitância influencia a reatância capacitiva, ou seja, a oposição que o capacitor apresenta à passagem de sinais alternados em diferentes frequências.

Quanto maior a capacitância, menor será essa reatância para uma mesma frequência. No contexto de um circuito de tone passivo, essa característica contribui para modificar a faixa e a intensidade da atenuação.

Entretanto, isso não significa que um capacitor de 0,047 µF seja necessariamente melhor para timbres graves ou que um de 0,022 µF seja superior para sons brilhantes.

Quais são os principais tipos de capacitores para instrumentos musicais?

Além da capacitância, os capacitores podem apresentar diferenças de construção, material dielétrico, dimensões e características elétricas.

Conhecer essas variações ajuda a compreender por que existem componentes com especificações semelhantes, mas formatos e preços bastante diferentes.

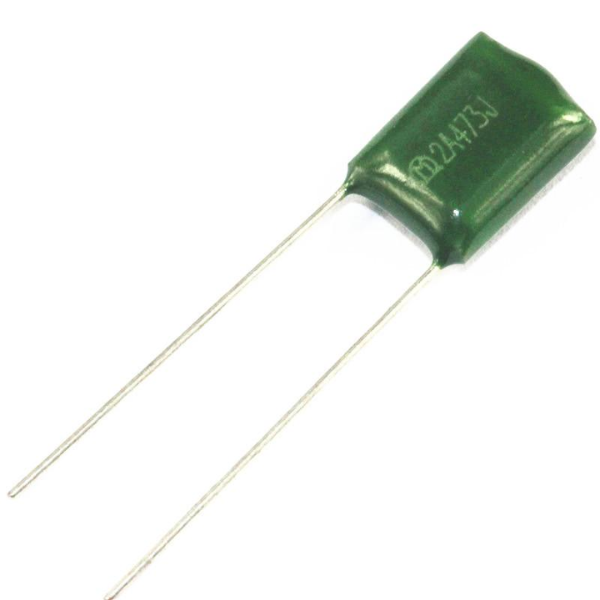

Capacitores de poliéster

Os capacitores de filme de poliéster são amplamente utilizados em equipamentos eletrônicos e circuitos de instrumentos musicais.

Apresentam boa estabilidade para aplicações de tonalidade, custo geralmente acessível e disponibilidade em diversos valores de capacitância.

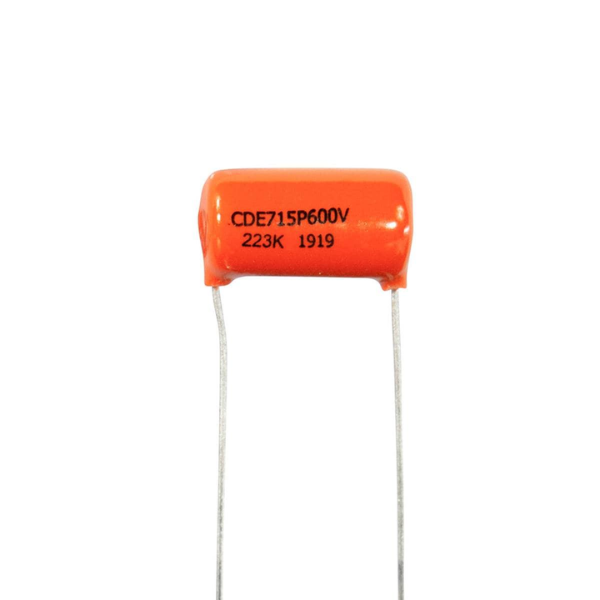

Capacitores de polipropileno

Os capacitores de polipropileno também pertencem à família dos capacitores de filme.

São conhecidos por suas baixas perdas dielétricas e boa estabilidade elétrica. Alguns modelos utilizados em instrumentos musicais apresentam o conhecido formato Orange Drop, embora essa aparência não seja exclusiva de um único tipo de dielétrico.

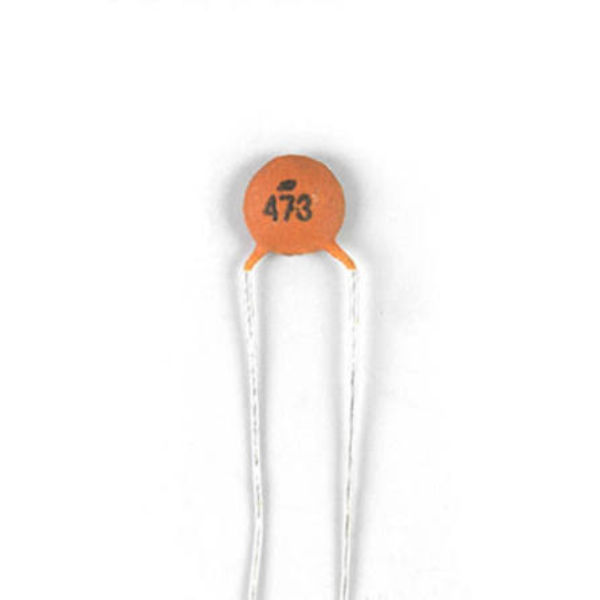

Capacitores cerâmicos

Os capacitores cerâmicos se destacam pelo tamanho compacto, ampla disponibilidade e custo reduzido.

São encontrados em diversos equipamentos eletrônicos, incluindo instrumentos musicais. Suas características de estabilidade e tolerância variam conforme a classe do material cerâmico utilizado.

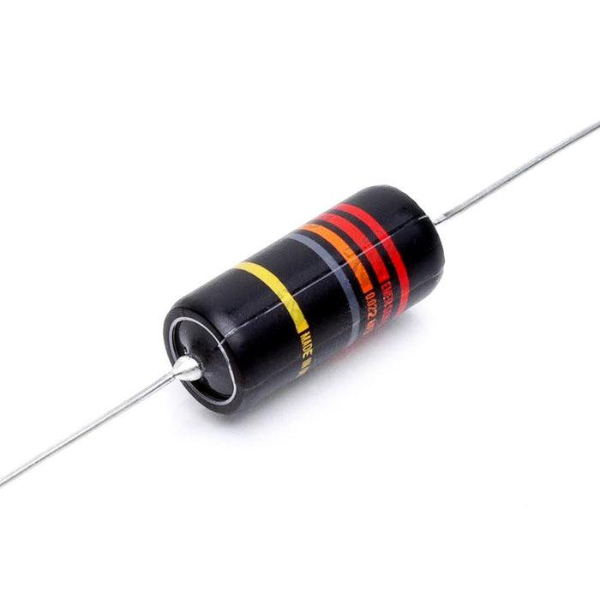

Capacitores de papel em óleo (Paper in Oil)

Os capacitores de papel em óleo utilizam uma construção tradicional, associada a equipamentos eletrônicos antigos e instrumentos de inspiração vintage.

São procurados principalmente em restaurações e projetos que buscam fidelidade a determinadas construções históricas. Em componentes antigos, entretanto, é importante verificar possíveis alterações de capacitância e correntes de fuga.

O material do capacitor faz diferença no som?

Essa é uma dúvida recorrente entre músicos e profissionais de luthieria.

Em um circuito de tonalidade passivo, a capacitância efetiva costuma ser um dos fatores mais importantes para determinar o comportamento do controle.

Quando dois capacitores apresentam o mesmo valor de capacitância e características elétricas suficientemente próximas nas condições de uso, a simples diferença de material não garante uma alteração audível no timbre.

Isso não significa que todos os capacitores sejam eletricamente idênticos. Tolerância, perdas, estabilidade e eventuais fugas de corrente são características que podem variar entre tecnologias e fabricantes.

Qual capacitor escolher para guitarra ou baixo?

A escolha do capacitor depende principalmente do circuito elétrico do instrumento e da resposta desejada para o controle de tonalidade.

Embora existam configurações tradicionalmente associadas a determinados tipos de captadores, essas combinações não representam regras obrigatórias.

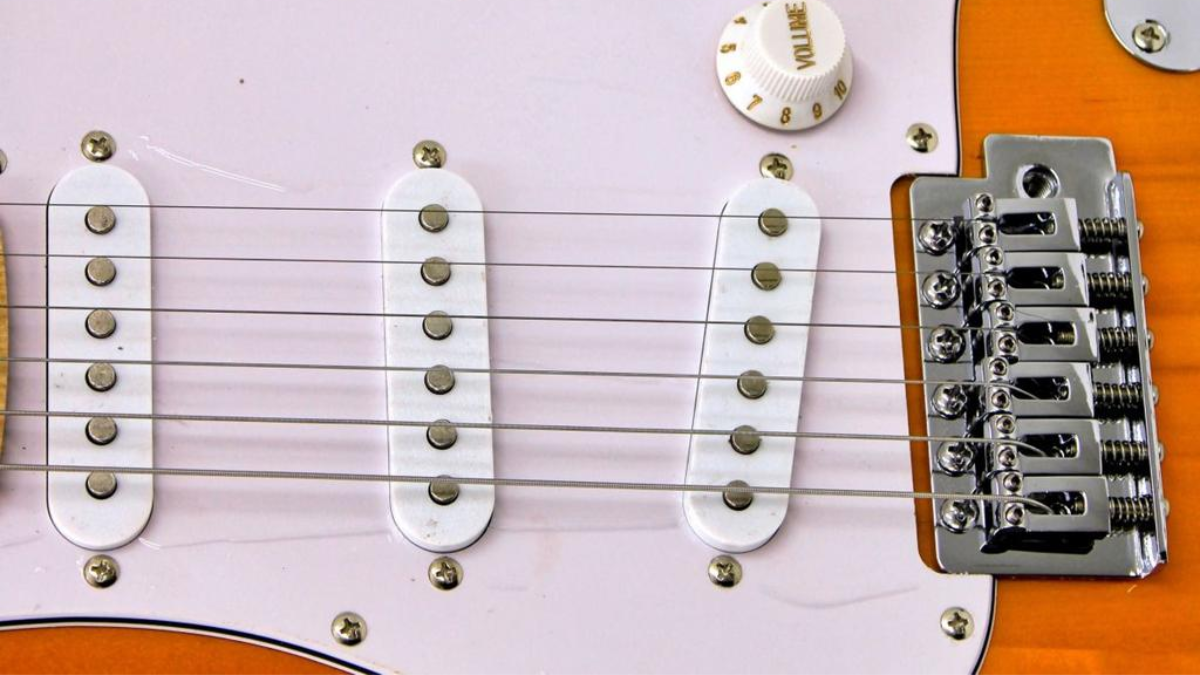

Guitarras com captadores Single Coil

Guitarras equipadas com captadores single coil frequentemente utilizam capacitores de 0,047 µF em seus circuitos de tonalidade, embora outros valores também sejam encontrados.

Essa configuração pode oferecer uma faixa de atenuação bastante perceptível ao fechar o tone, permitindo suavizar a presença das frequências agudas.

Para músicos que preferem um controle com resposta menos fechada, experimentar um capacitor de 0,022 µF pode ser uma alternativa.

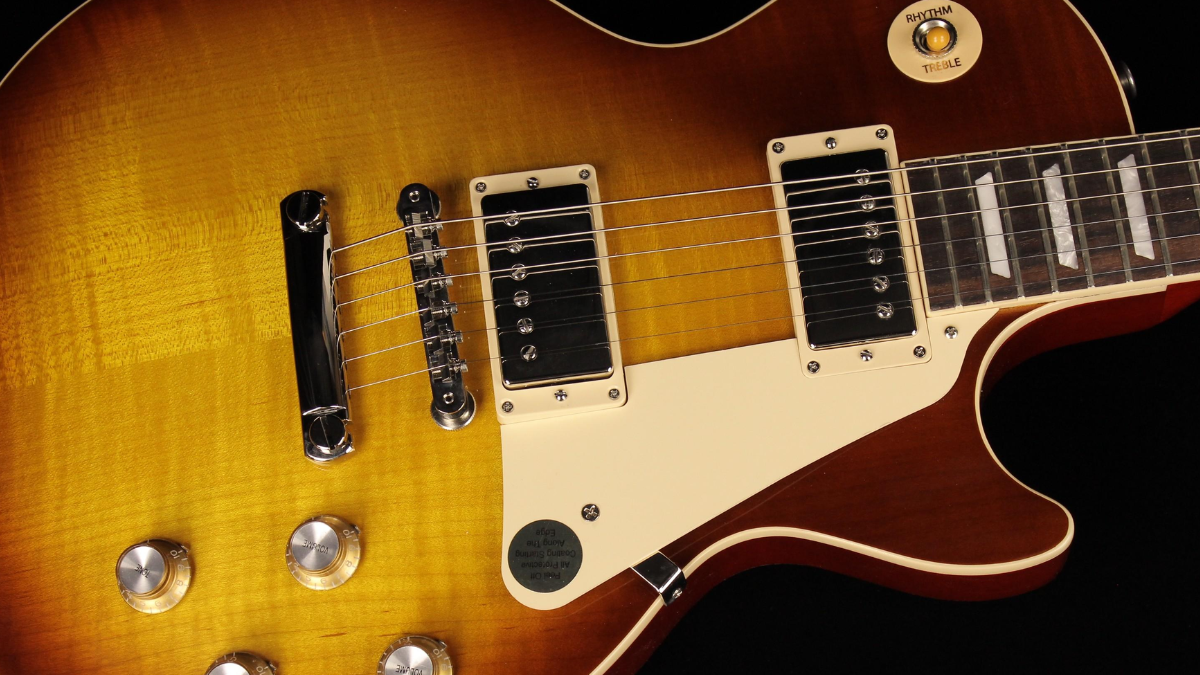

Guitarras com captadores Humbucker

Em guitarras com captadores humbucker, o capacitor de 0,022 µF é uma escolha bastante comum.

Esse valor permite controlar os agudos sem necessariamente alcançar a mesma intensidade de atenuação proporcionada por capacitores de maior capacitância, considerando circuitos equivalentes.

Ainda assim, valores como 0,015 µF, 0,033 µF e 0,047 µF também podem ser utilizados, dependendo da preferência do músico e do projeto elétrico.

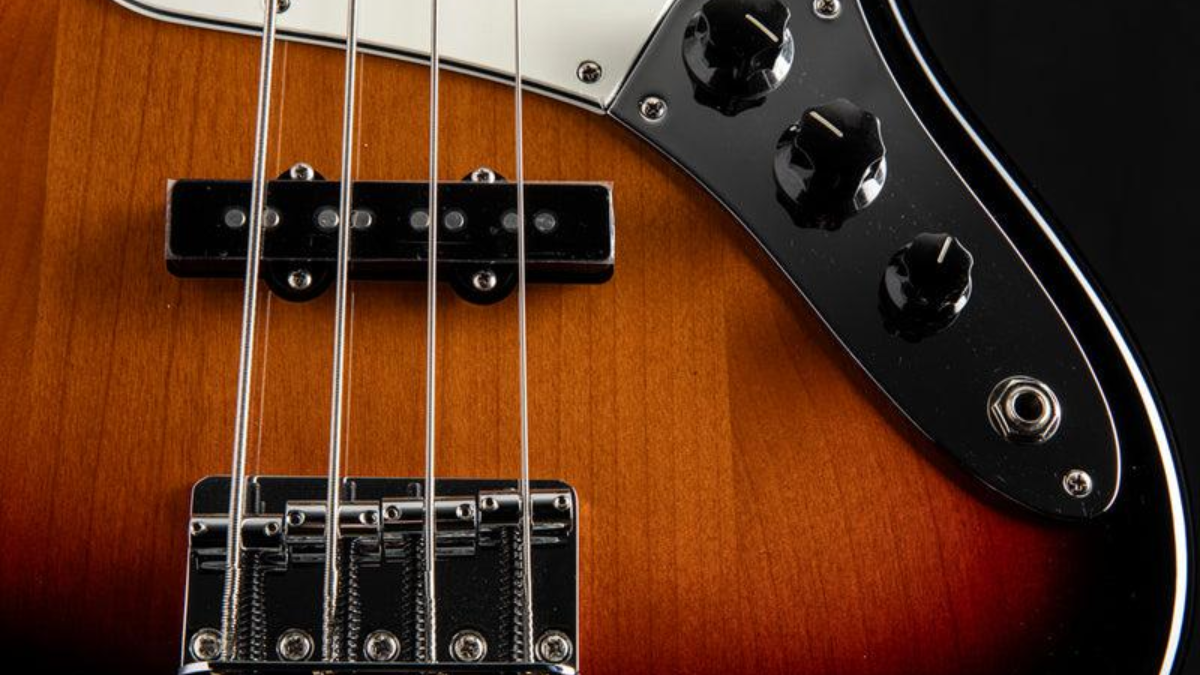

Baixos elétricos passivos

Em baixos passivos, especialmente em configurações tradicionais de Precision Bass e Jazz Bass, o capacitor de 0,047 µF é uma escolha bastante conhecida.

Sua atuação permite reduzir a presença de agudos e modificar a definição do ataque, proporcionando diferentes possibilidades de regulagem.

Alguns circuitos também utilizam capacitores de 0,100 µF, capazes de oferecer uma atenuação mais intensa quando o controle de tonalidade é fechado.

Referência rápida de escolha

Esses valores servem como referências, não como limites de compatibilidade. Em muitos casos, experimentar capacitâncias diferentes é uma maneira simples de personalizar o comportamento do controle de tone.

Vale lembrar que instrumentos com pré-amplificadores ativos podem utilizar capacitores em circuitos de equalização com funções e critérios de dimensionamento diferentes daqueles encontrados em controles passivos convencionais.

A tensão nominal do capacitor influencia o som?

Ao procurar capacitores para instrumentos musicais, é comum encontrar especificações como 50 V, 100 V, 200 V, 400 V ou 630 V.

Esses números representam a tensão nominal de operação do capacitor, isto é, a tensão máxima especificada pelo fabricante para determinadas condições de utilização.

Não devem ser confundidos com a capacitância do componente.

Por exemplo, dois capacitores de 0,047 µF, um especificado para 100 V e outro para 400 V, possuem a mesma capacitância nominal, apesar da diferença de tensão suportada.

Em circuitos passivos de guitarra e baixo, os sinais elétricos normalmente apresentam tensões muito inferiores a esses limites.

A tensão nominal deve ser adequada à aplicação. Uma especificação muito acima da necessária geralmente não traz vantagem prática para o controle de tonalidade, podendo apenas resultar em um componente fisicamente maior.

Além disso, vale observar outras características importantes:

• Tolerância: indica a variação permitida em relação à capacitância nominal.
• Dimensões: determinam se o componente cabe no compartimento elétrico do instrumento.
• Tipo de construção: influencia características como estabilidade, perdas e resistência às condições de utilização.
• Confiabilidade: está relacionada à qualidade de fabricação e à adequação do componente ao projeto.

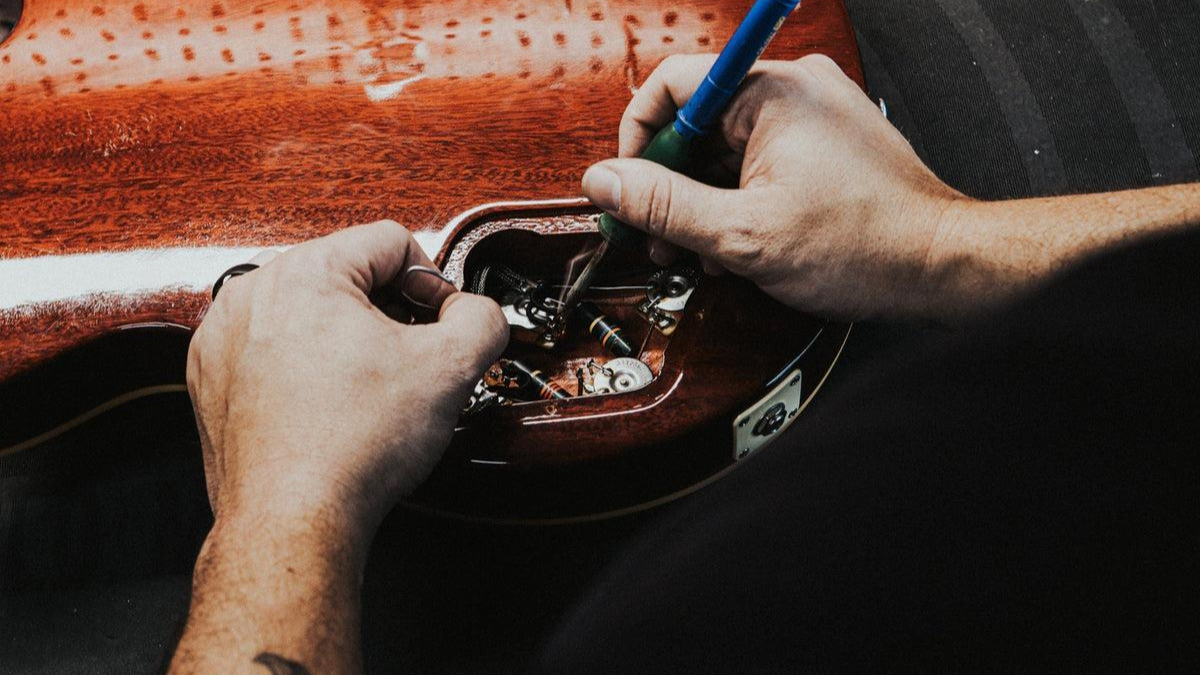

Como instalar ou substituir um capacitor no instrumento?

A substituição de um capacitor de tonalidade costuma ser uma intervenção relativamente simples para quem possui experiência com soldagem e manutenção de circuitos eletrônicos.

Entretanto, a instalação deve respeitar o esquema elétrico específico do instrumento.

Em circuitos passivos convencionais, o capacitor normalmente é conectado ao potenciômetro de tone, integrando o caminho elétrico que permite atenuar as frequências agudas.

A posição exata das conexões pode variar conforme o tipo de instrumento, a quantidade de controles e a configuração de fiação utilizada.

Cuidados importantes durante a instalação

1. Identifique o circuito original. Antes de remover qualquer componente, observe as conexões existentes e, se possível, registre uma fotografia da fiação.
2. Confira a capacitância. Verifique se o novo capacitor possui o valor desejado e se suas dimensões são compatíveis com o espaço disponível.
3. Verifique a polaridade. Capacitores de filme e muitos capacitores cerâmicos utilizados em controles passivos são não polarizados, podendo ser instalados sem uma orientação elétrica obrigatória.
4. Realize a soldagem com cuidado. Utilize ferramentas apropriadas e evite aquecimento excessivo dos terminais e componentes próximos.
5. Teste o funcionamento. Após a instalação, confira se o controle de tone apresenta uma variação progressiva e se não existem ruídos ou falhas decorrentes de conexões inadequadas.

Em capacitores não polarizados, a ausência de polaridade não significa que todas as construções sejam absolutamente idênticas em relação à captação de interferências. Alguns modelos possuem indicação do terminal associado à folha externa, característica que pode ser considerada em projetos específicos.

Perguntas frequentes sobre capacitores para instrumentos musicais

Conclusão: pequenos componentes, diferentes possibilidades de tonalidade

Embora muitas vezes passem despercebidos, os capacitores desempenham uma função importante no circuito elétrico de guitarras e baixos, especialmente no funcionamento dos controles de tonalidade passivos.

Compreender suas características permite realizar escolhas mais conscientes, seja durante a manutenção de um instrumento, a substituição de componentes ou a personalização de sua resposta sonora.

Valores como 0,022 µF e 0,047 µF oferecem diferentes comportamentos de atenuação, enquanto aspectos como material, tolerância, tensão nominal e qualidade de fabricação ajudam a determinar a adequação do componente a cada aplicação.

Mais importante do que procurar um capacitor considerado universalmente superior é compreender como sua capacitância interage com o circuito e qual resposta de tonalidade se deseja alcançar.

Na hora de escolher, considere as especificações do instrumento, o comportamento esperado do controle de tone e a compatibilidade com os demais componentes elétricos.
