UMA CONEXÃO SEGURA COMEÇA NA MONTAGEM DO PAINEL.

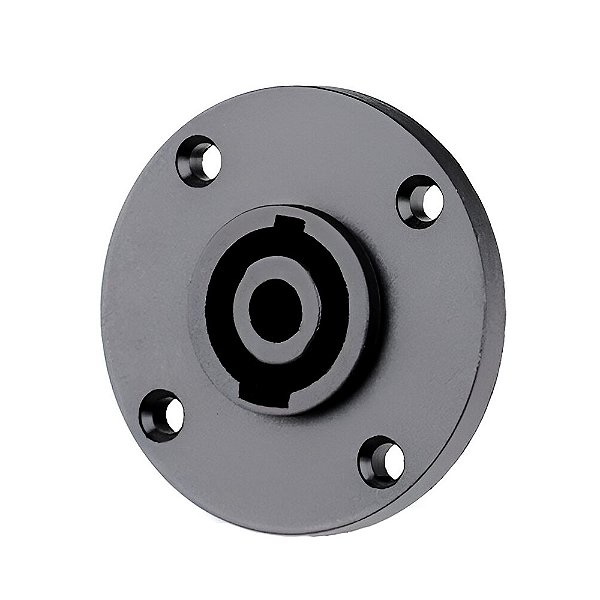

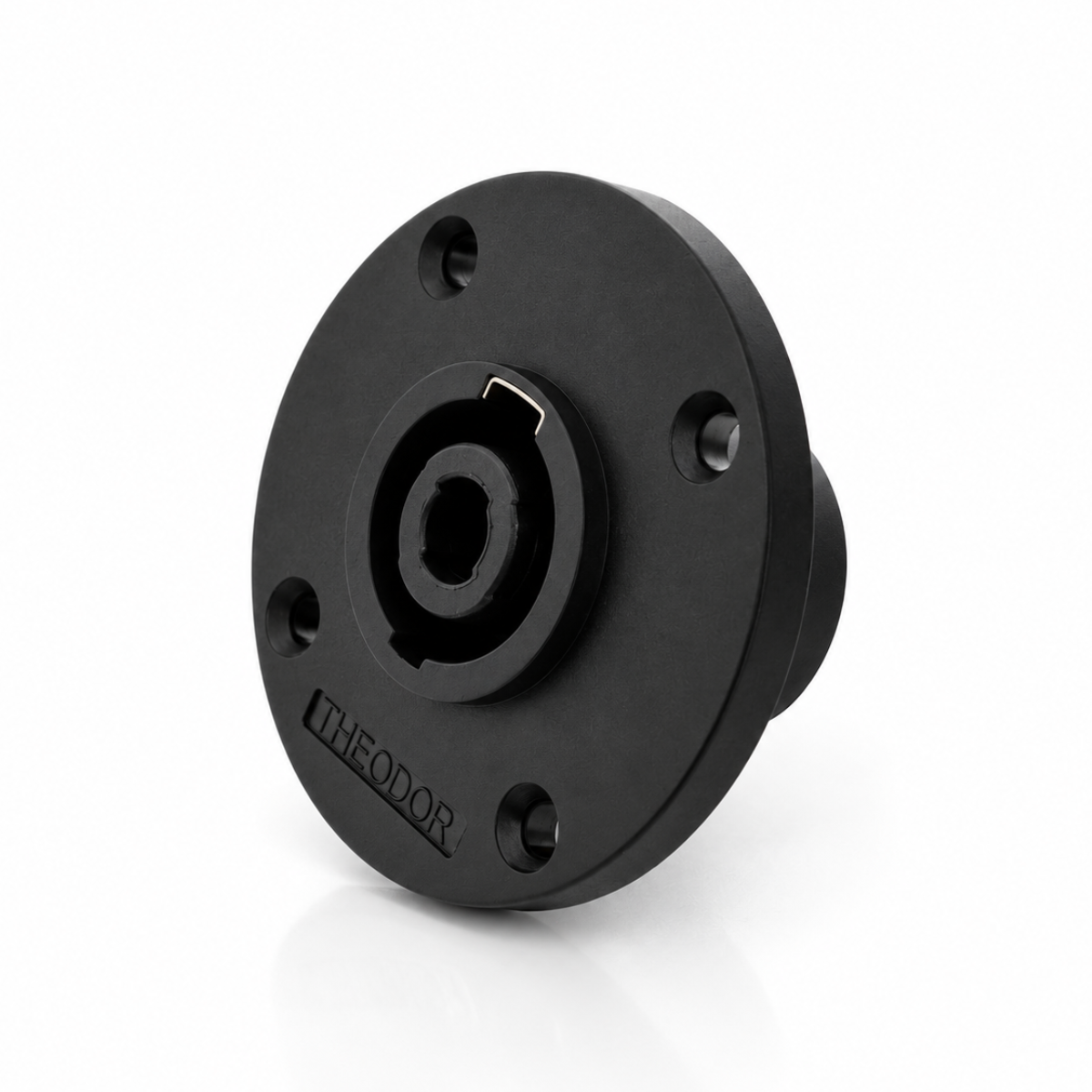

Seja na substituição de um conector danificado ou na construção de uma nova caixa acústica, o Theodor PNL-4P oferece uma solução prática para instalações que utilizam conexões de alto-falantes de quatro polos. Sua construção combina encaixe com travamento mecânico, quatro contatos independentes, terminais traseiros para solda e flange circular com quatro pontos de fixação, atendendo às necessidades de montagem e manutenção de equipamentos de áudio compatíveis.
CONEXÃO COM TRAVAMENTO POR TORÇÃO
O Theodor PNL-4P foi desenvolvido para trabalhar com conectores de cabo compatíveis que utilizam sistema de travamento por torção. Após a inserção e o travamento do plugue, o conjunto permanece mecanicamente fixado, ajudando a reduzir o risco de desconexões acidentais durante a utilização. Sua geometria de encaixe orientado também permite a inserção do plugue na posição mecânica correta, característica especialmente útil em sistemas de sonorização sujeitos à movimentação de equipamentos e cabos.
4 POLOS PARA DIFERENTES CONFIGURAÇÕES
O conector possui quatro contatos independentes, identificados como 1+, 1-, 2+ e 2-, permitindo a utilização de até dois circuitos independentes de alto-falantes em uma única conexão. Essa configuração atende tanto a sistemas convencionais quanto a projetos que utilizam circuitos separados, incluindo determinadas aplicações de bi-amplificação. A utilização efetiva dos quatro polos depende da configuração elétrica, do cabeamento e da compatibilidade dos equipamentos conectados.
Além disso, o PNL-4P possui quatro terminais metálicos traseiros destinados à soldagem dos condutores, permitindo realizar a ligação elétrica diretamente ao cabeamento interno da caixa acústica ou equipamento. Cada terminal apresenta identificação correspondente ao respectivo contato, facilitando a organização das conexões durante a montagem, substituição ou manutenção.
FLANGE CIRCULAR COM 4 PONTOS DE FIXAÇÃO
O conector utiliza flange circular com quatro furos de fixação, desenvolvida para instalação em painéis compatíveis. Essa construção permite manter o receptáculo fixado à estrutura do equipamento, pronto para receber o conector de cabo correspondente. É uma alternativa tanto para fabricação de novas caixas acústicas quanto para substituição de conectores existentes.
Antes da compra, é importante conferir as dimensões da flange, a distância entre os furos, a abertura necessária e o espaço disponível no painel, pois diferentes equipamentos podem apresentar padrões de montagem distintos.
CONTATOS PROTEGIDOS E CONFORMIDADE RoHS
O Theodor PNL-4P possui contatos internos protegidos contra toque acidental e sistema de encaixe orientado. Sua construção contribui para uma conexão mecanicamente adequada, desde que a instalação respeite a identificação dos terminais e a configuração elétrica dos equipamentos. O fornecedor também informa conformidade RoHS, relacionada à restrição de determinadas substâncias perigosas utilizadas na fabricação de componentes eletroeletrônicos.
INDICADO PARA
- Fabricação e montagem de caixas acústicas passivas
- Substituição de conectores de painel danificados
- Manutenção e restauração de equipamentos de áudio
- Instalação em amplificadores de potência compatíveis
- Sistemas de P.A. e sonorização profissional
- Projetos com conexões de quatro polos
- Aplicações de bi-amplificação compatíveis
- Técnicos de áudio, instaladores e fabricantes de caixas acústicas
Especificações Técnicas
- MarcaTheodor
- ModeloPNL-4P
- TipoConector de Painel / Chassis
- PadrãoTipo Speakon
- Quantidade de polos4
- Identificação dos contatos1+, 1-, 2+ e 2-
- FormatoCircular
- FixaçãoFlange com 4 furos
- Terminação elétrica4 terminais traseiros para solda
- Sistema de conexãoEncaixe orientado com travamento por torção do plugue compatível
- Contatos protegidosSim
- AplicaçãoCaixas acústicas, amplificadores e equipamentos de áudio compatíveis
- CorPreto
- Marca gravadaTheodor
- ConformidadeRoHS, conforme informação do fornecedor
- Quantidade anunciada1 unidade
Pacote Inclui
- 01 Conector de Painel Theodor PNL-4P Tipo Speakon 4 Polos
3 meses contra defeitos de fabricação.
