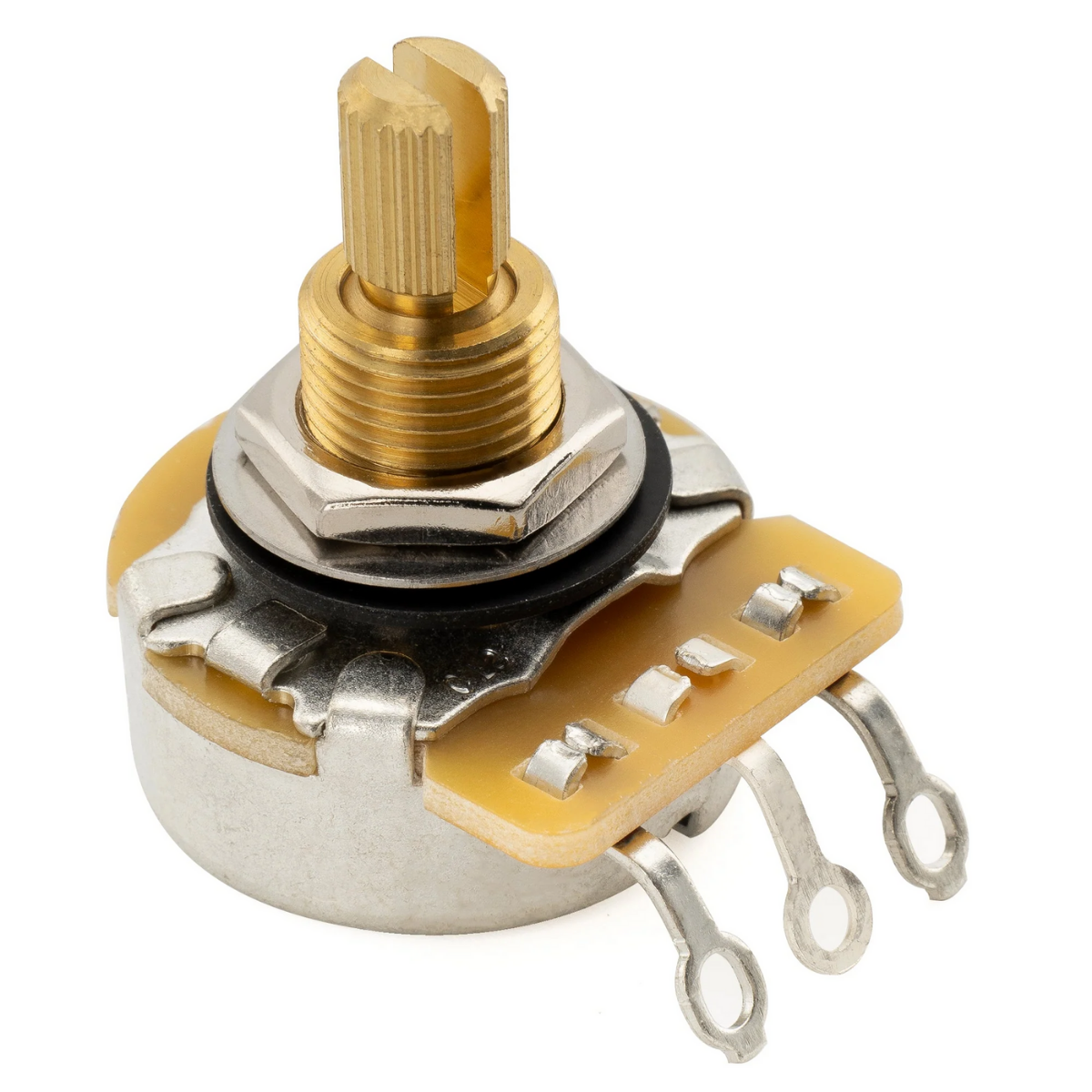

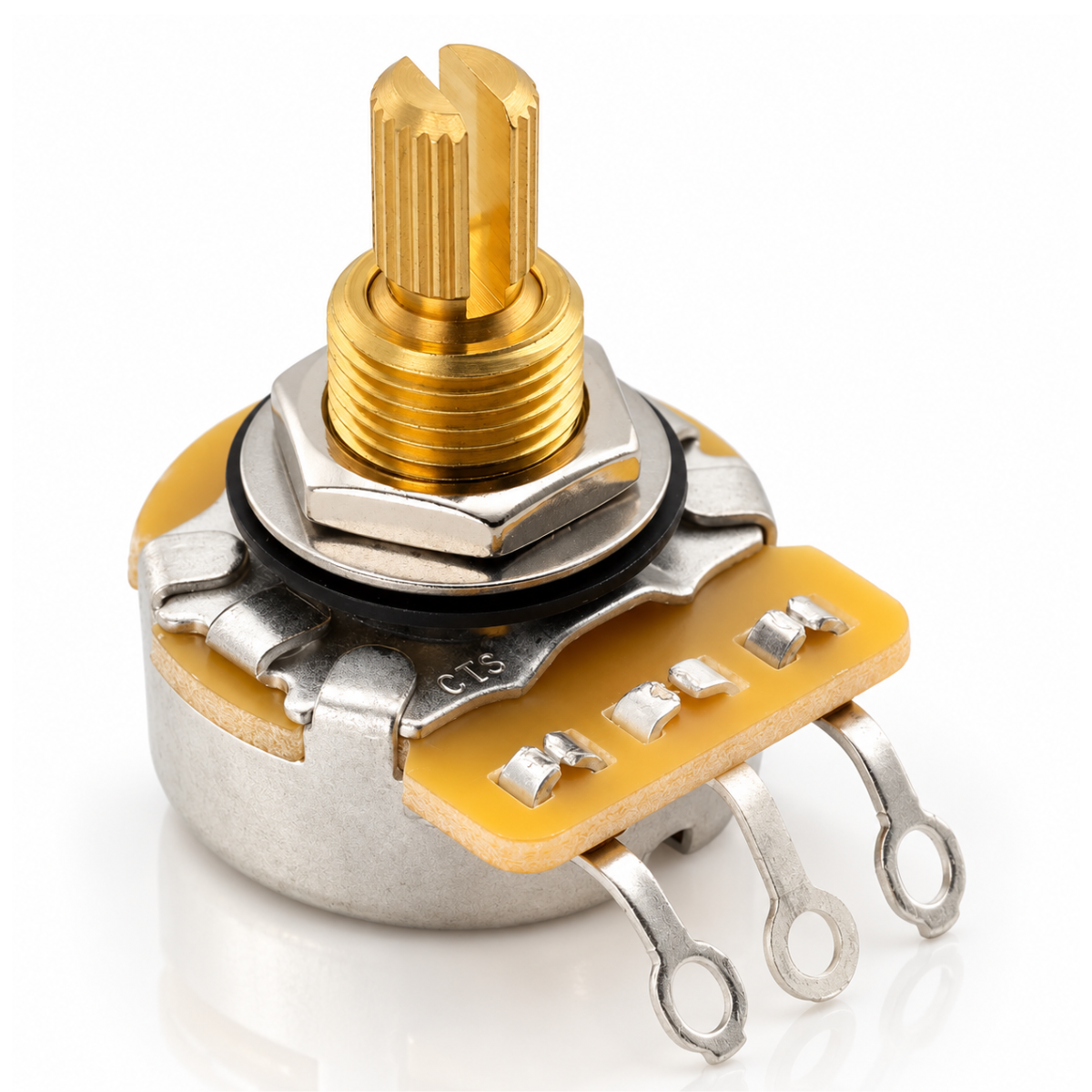

Potenciômetro CTS A500K Eixo Regular Médio Latonado Base Grande 24 Dentes

Código: CTS-A500-X Marca: CTS

UM CIRCUITO BEM CONSTRUÍDO COMEÇA PELOS COMPONENTES

Os potenciômetros CTS se destacam por sua construção mecânica robusta, sendo uma opção para projetos nos quais, além das características elétricas do componente, também são valorizados aspectos como construção, acabamento e qualidade mecânica.

Nesta versão, a combinação de carcaça de grandes dimensões, eixo e bucha roscada em latão resulta em uma construção substancialmente diferente dos potenciômetros compactos encontrados em muitos instrumentos.

500K - ESCOLHA O VALOR DE ACORDO COM O CIRCUITO

Este modelo possui resistência nominal de 500K, valor frequentemente utilizado em circuitos passivos equipados com captadores Humbucker. O valor do potenciômetro faz parte do projeto elétrico do instrumento e influencia a carga aplicada ao circuito. Em trabalhos de reposição, utilize como referência o valor do componente original ou o esquema elétrico do instrumento.

CURVA LOGARÍTMICA (A)

Este modelo utiliza curva logarítmica (A), que proporciona uma progressão adequada para aplicações de áudio e é frequentemente utilizada em controles de volume. A aplicação da curva, entretanto, depende do projeto elétrico do instrumento, podendo ser utilizada em diferentes funções de acordo com o circuito.

CARCAÇA DE 24 MM PARA MONTAGENS TRADICIONAIS

Com carcaça de aproximadamente 24 mm de diâmetro, este modelo segue o formato de potenciômetros de carcaça grande, sendo indicado para instrumentos e projetos que possuem espaço interno compatível com essas dimensões. Antes da instalação, é importante verificar o espaço disponível na cavidade, principalmente em instrumentos originalmente equipados com potenciômetros de carcaça menor.

EIXO REGULAR / MÉDIO

Esta versão possui eixo regular/médio, com aproximadamente 22 mm de comprimento, uma configuração especialmente útil em projetos com montagem direta através da madeira do instrumento, desde que a espessura do tampo e o comprimento útil da bucha roscada sejam compatíveis.

A classificação como eixo regular/médio não garante compatibilidade automática com determinado instrumento. Para reposição, compare as medidas do componente com o potenciômetro original.

EIXO DIVIDIDO COM 24 ESTRIAS

O componente possui eixo dividido com 24 estrias, destinado a knobs compatíveis de encaixe por pressão (push-on). O padrão do eixo deve ser conferido antes da compra, pois knobs desenvolvidos para outras quantidades de estrias ou para eixos sólidos podem não apresentar encaixe correto.

EIXO E BUCHA ROSCADA EM LATÃO

O componente utiliza eixo e bucha roscada construídos em latão, características construtivas desta versão CTS.

IMPORTANTE: CONFIRA AS MEDIDAS ANTES DA COMPRA

Antes da compra, compare as dimensões do potenciômetro com o componente original e com o espaço disponível no instrumento.

Verifique principalmente:

Resistência: 500K;
Curva: Logarítmica (A);
Carcaça de aproximadamente 24 mm;
Eixo regular/médio;
Comprimento aproximado do eixo: 22 mm;
Comprimento da bucha roscada;
Diâmetro da bucha;
Eixo dividido com 24 estrias;
Compatibilidade do knob;
Espessura da superfície de montagem;
Diâmetro necessário para instalação;
Espaço interno necessário para acomodação da carcaça.

A compatibilidade não deve ser determinada somente pelo modelo da guitarra ou pelo valor de resistência. É necessário comparar as medidas do componente, o padrão do eixo, o circuito e as características da instalação antes da compra.

Sobre a Marca

A CTS possui longa atuação no desenvolvimento e fabricação de potenciômetros e outros componentes eletromecânicos, incluindo soluções destinadas a instrumentos musicais e equipamentos de áudio.

INDICADO PARA

Guitarras e instrumentos com circuitos compatíveis;
Circuitos passivos que especificam potenciômetro de 500K;
Projetos com captadores Humbucker, quando especificado pelo circuito;
Controles de volume e outras funções compatíveis com curva logarítmica;
Instalações compatíveis com eixo regular/médio;
Montagens através da madeira, quando as medidas forem compatíveis;
Projetos que utilizem eixo dividido com 24 estrias;
Reposição, manutenção e serviços de luthieria.

Especificações Técnicas

MarcaCTS
TipoPotenciômetro
Resistência nominal500K
CurvaLogarítmica (A)
Diâmetro aproximado da carcaça24 mm
Tipo de eixoRegular/médio, dividido e estriado
Comprimento aproximado do eixo22 mm
Número de estrias24
EixoLatão
Bucha roscadaLatão
Knob compatívelEncaixe por pressão (push-on), padrão compatível com 24 estrias
AplicaçãoInstrumentos musicais e circuitos de áudio compatíveis

Pacote Inclui

01 Potenciômetro CTS A500K Eixo Regular/Médio 24 Estrias

Garantia

3 meses contra defeitos de fabricação.
