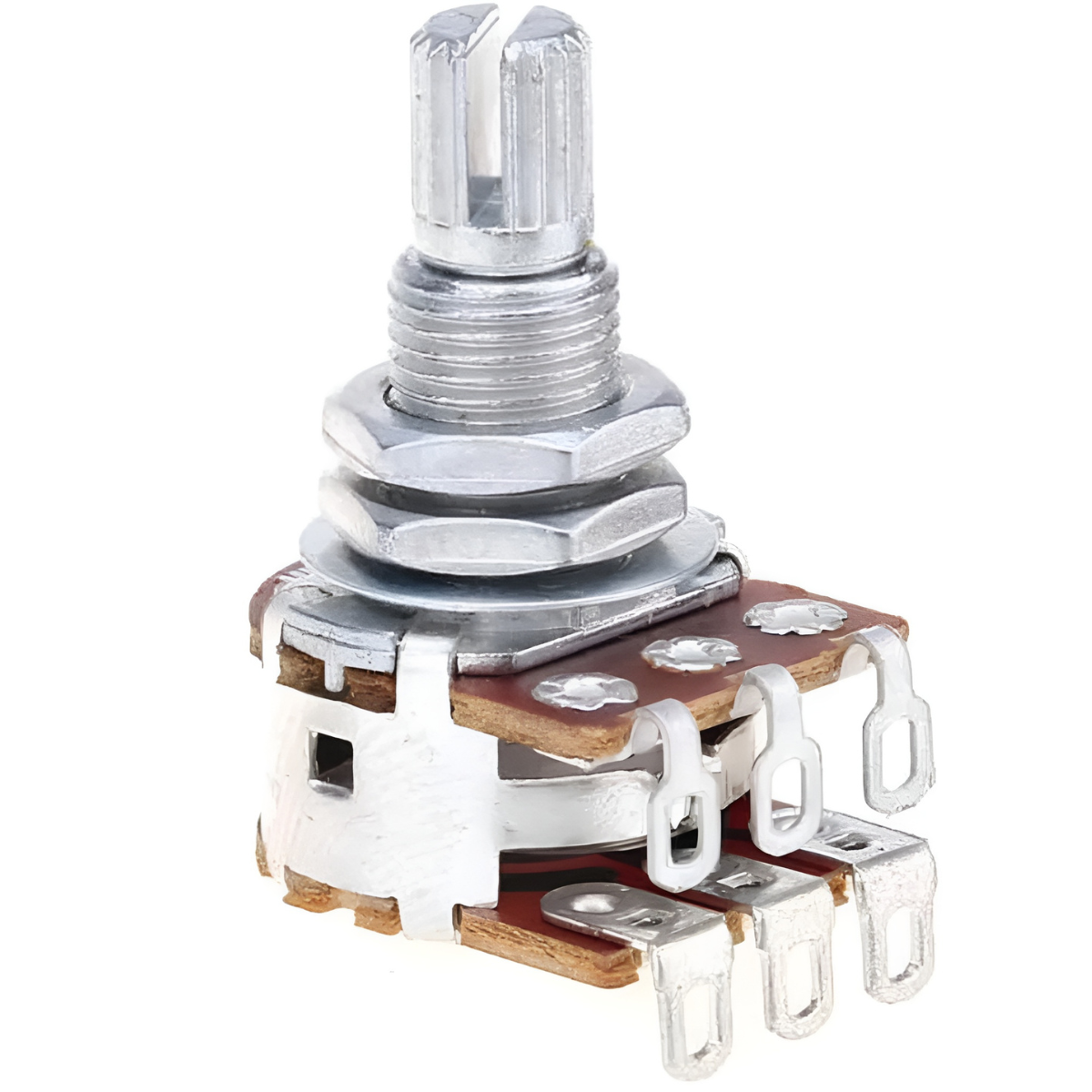

Potenciômetro Duplo Balanço Center Click Alpha Captadores Guitarra Baixo 250K

Código: APH-MN250K Marca: Alpha

R$ 11,25

até 2x de R$ 6,02

ou R$ 10,69 via Pix

Qtde: Comprar Disponibilidade: Imediata Estoque: 278 unidades

Parcelas
- 1x de R$ 11,25 sem juros
- 2x de R$ 6,02
R$ 10,69
R$ 11,25

CONTROLE DOIS CAPTADORES COM UM ÚNICO KNOB

O potenciômetro Alpha MN250K é um potenciômetro duplo desenvolvido para funções de Blend/Balance, permitindo controlar a participação de dois sinais através de um único eixo.

Ao girar o knob para um dos lados, o controle favorece progressivamente um dos sinais; ao girar para o lado oposto, favorece o outro, conforme a configuração elétrica do circuito.

CURVA MN PARA CONTROLE DE BLEND

Diferente de potenciômetros convencionais de curva A ou B, este modelo utiliza configuração MN, destinada a aplicações de Blend/Balance.

As duas seções do potenciômetro trabalham simultaneamente conforme o eixo é movimentado, permitindo alterar a relação entre dois sinais através de um único controle.

Essa configuração é especialmente útil em instrumentos que utilizam dois captadores e possuem circuito desenvolvido para controle de Blend.

REFERÊNCIA TÁTIL NA POSIÇÃO CENTRAL (CENTER CLICK)

O potenciômetro possui um Center Click, referência tátil que permite identificar pelo toque quando o controle chega à posição central do curso.

IMPORTANTE: o Center Click indica mecanicamente a posição central do controle, mas não deve ser interpretado automaticamente como uma divisão elétrica exata de 50/50 entre os sinais. O comportamento final depende da curva do componente e da configuração do circuito utilizado.

250K — ESCOLHA O VALOR DE ACORDO COM O CIRCUITO

Este modelo possui resistência nominal de 250K, sendo destinado a circuitos projetados para utilizar potenciômetro MN250K em funções de Blend/Balance.

O valor do potenciômetro faz parte do projeto elétrico do instrumento e não deve ser escolhido apenas pela função de Blend.

Para trabalhos de reposição, utilize como referência:

Valor do componente original;
Configuração MN;
Esquema elétrico;
Tipo de circuito;
Dimensões do componente.

Não recomendamos substituir diretamente um potenciômetro de outro valor ou configuração sem verificar previamente as especificações do circuito.

EIXO LONGO

O componente possui eixo/rosca longa, oferecendo maior alcance para instalações através de superfícies mais espessas. Isso pode ser especialmente útil em determinados instrumentos nos quais o potenciômetro é instalado diretamente através da madeira do corpo.

Porém, o comprimento maior não limita o produto exclusivamente a essa aplicação. O conjunto acompanha uma contra-porca, que pode ser posicionada internamente para auxiliar no ajuste da altura de instalação e limitar quanto da rosca ficará exposto externamente.

EIXO MÉTRICO DE 6 MM COM 18 ESTRIAS

O eixo possui aproximadamente 6 mm de diâmetro, 18 estrias e padrão métrico, sendo destinado a knobs compatíveis de encaixe por pressão (push-on).

IMPORTANTE: CONFIRA A COMPATIBILIDADE ANTES DA COMPRA

Antes da compra, recomendamos comparar o potenciômetro com o componente original e verificar:

Resistência: 250K;
Configuração: MN;
Aplicação do circuito: Blend/Balance;
Center Click: referência tátil na posição central;
Compatibilidade com o projeto elétrico do instrumento;
Tipo e comprimento do eixo/rosca;
Diâmetro aproximado do eixo: 6 mm;
Padrão: 18 estrias;
Compatibilidade do knob;
Espessura da superfície de montagem;
Espaço disponível na cavidade;
Esquema elétrico do instrumento.

INDICADO PARA

Circuitos de Blend/Balance compatíveis;
Instrumentos com dois captadores;
Projetos que especificam potenciômetro MN250K;
Reposição de potenciômetros Blend compatíveis;
Montagem e manutenção de circuitos;
Projetos personalizados e serviços de luthieria.

Especificações Técnicas

MarcaAlpha
TipoPotenciômetro duplo Blend/Balance
Resistência nominal250K
Configuração/CurvaMN
ControleDois sinais através de um único eixo
Center ClickSim, referência tátil na posição central
Tipo de eixoLongo e estriado
Diâmetro aproximado do eixo6 mm
Número de estrias18
Padrão do eixoMétrico
Knob compatívelEncaixe por pressão (push-on)
Contra-porcaInclusa

Pacote Inclui

01 Potenciômetro Alpha MN250K Blend/Balance Eixo Longo
01 Conjunto de Fixação

Garantia

3 meses contra defeitos de fabricação.
